Name: Máquinas para a construção de tubos de elevação de 90 toneladas
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: WINCOO

Termos de pagamento e envio

Preço: $205,800.00/sets 1-99 sets

Detalhes da embalagem: Pacote de exportação

Habilidade da fonte: 3000 conjuntos por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

condição:	Novos	Garantia:	1 ano
Indústrias aplicáveis:	Fabricação, Construção	Peso (kg):	22000
Localização da sala de exposição:	Nenhum	Inspeção de saída de vídeo:	Fornecido
Relatório de ensaio da máquina:	Fornecido	Tipo de comercialização:	Produto ordinário
Garantia dos componentes principais:	1 ano	Componentes essenciais:	PLC, motor, motor, bomba
Ponto de venda único:	Eficiência operacional elevada	Nome do Produto:	PipeLayer
Aplicação:	Maquinaria de construção do encanamento	Serviço pós-venda prestado:	Suporte de vídeo

condição:	Novos
Garantia:	1 ano
Indústrias aplicáveis:	Fabricação, Construção
Peso (kg):	22000
Localização da sala de exposição:	Nenhum
Inspeção de saída de vídeo:	Fornecido
Relatório de ensaio da máquina:	Fornecido
Tipo de comercialização:	Produto ordinário
Garantia dos componentes principais:	1 ano
Componentes essenciais:	PLC, motor, motor, bomba
Ponto de venda único:	Eficiência operacional elevada
Nome do Produto:	PipeLayer
Aplicação:	Maquinaria de construção do encanamento
Serviço pós-venda prestado:	Suporte de vídeo

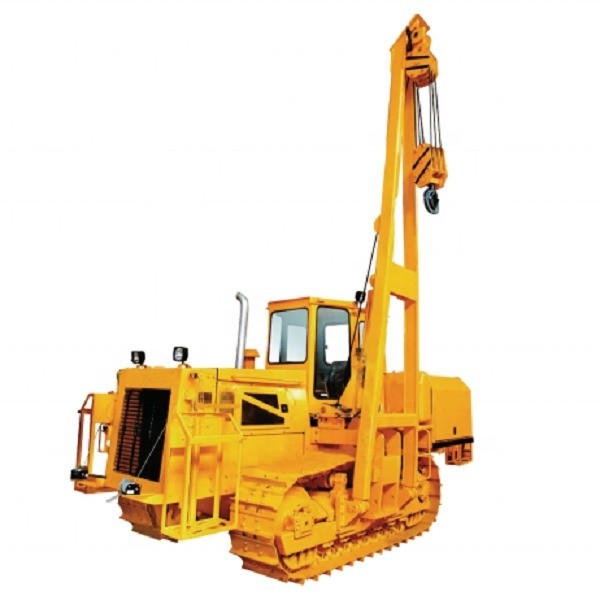

Máquinas para a construção de tubos de elevação de 90 toneladas

Wincoo Engineering Co., Ltd.

O HGY PIPELAYER é usado principalmente para operações de elevação de tubos na construção da tubulação, como transporte de tubos, posicionamento de tubos, montagem e trincheira. O chassi da tubulação é um chassi hidráulico especial para desenvolvido com base na tecnologia de chassi de escavadeira madura. O sistema de viagem adota o modo de transmissão hidrostática, com pequeno impacto no início e na parada, e pode realizar a direção in situ; O sistema de elevação adota a transmissão hidráulica completa, com transmissão estável e bom desempenho de micro movimento. Comparado com o tradicional pipelineer do chassi de escavadeira, ele possui vantagens óbvias e técnicas e de aplicação.

O hgy Pipelayyer pode se adaptar ao ambiente de trabalho de - 20 ℃ ~ + 50 ℃, a altitude abaixo de 3000m, o ambiente com menos de 5% de areia e poeira no ar e todos os tipos de clima, como chuva, neve e neblina; Ser capaz de operar com segurança e confiabilidade em uma rampa de 30 °.
O hgy pipelayyer possui design razoável, estrutura compacta, despacho fácil, transferência e transporte e pode atender ao
Requisitos de transporte ferroviário e transporte de reboque plano de autoconfiança. Adapte -se ao canteiro de obras e à operação geral da estrada.

1, Chassis Ass
2, levantamento de bunda
3, bunda de táxi
4, bunda do motor
5, assalto a bunda
6, Assim hidráulico

Parâmetros do produto

Modelo					HGY20	HGY40	HGY70	HGY90
Capacidade máxima					25t	45.7t	70T	90T
Capacidade de elevação nominal					21.25T	38.25T	59.5T	76.5t
Peso operacional (aprox)					22t	35t	49t	55T
Dimensão de contorno de envio para equipamentos principais (LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Peso de envio para equipamentos principais					21.5t	26t	37.5t	38.9t
Pressão média do solo					76.4kpa	85.2kpa	87.3kpa	86.6kpa
Min.Pleth Applety					480mm	490mm	550mm	550mm
Max.Gradabilidade					25 °	25 °	25 °	25 °
Ambiente aplicável					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
Motor	Modelo			Shangchai Sv11cb	Cummins NT855-C280	Cummins NT855-C280	Cummins NT855-C280
		Poder nominal			120kW	169kW	239kW	257KW1850RPM
		Velocidade rotativa classificada			1850RPM	2000rpm	2000rpm	2000rpm
Sistema de caminhada	Modo de operação			Joystick	Joystick	Joystick	Joystick
		Velocidade teórica	Avançar (Shift2)	3.29/5,28 km/h	3,6/6,6 km/h	3,6/6,6 km/h	3,6/6,6 km/h
		Velocidade teórica		Para trás (Shift2)	4.28/7,59 km/h	4.3/7,7 km/h	4.4/7,8 km/h	4.4/7,8 km/h
		Comprimento da pista no solo			2635mm	3050mm	3620mm	3620mm
		Largura da pista			560mm	660mm	760mm	760mm
		Número de rolos de pista			7 × 2	7 × 2	9 × 2	9 × 2
Sistema de guindaste	Formulário de faixa			A forma de corda de aço	A forma de corda de aço	A forma de corda de aço	A forma de corda de aço
		Modo de operação			A alça de controle hidráulico	A alça de controle hidráulico	A alça de controle hidráulico	A alça de controle hidráulico
		Crane Link	O comprimento do link do guindaste	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Crane Link		Altura máxima de elevação	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		O ângulo de link de link do guindaste			0 ~ 85 °	0 ~ 86 °	0 ~ 86 °	0 ~ 86 °
		Velocidade do gancho (seis a oito vezes)			0 ~ 12,0m/min	0 ~ 6,2 m/min	0 ~ 7,0 m/min	0 ~ 7,0 m/min
		Tempo de elevação (quatro a cinco vezes)			25s	20s	32s	40s

Recursos do produto

I. Recursos de montagem do chassi

1, Adote a tecnologia do chassi da escavadeira hidráulica, o chassi especial de alta resistência da tubulação, com qualidade confiável.

2, três ladrões de costela ou costela dupla, nove grupos de rodas de suporte e o ângulo máximo de escalada de 30 °.

3, a bomba principal, o motor e o motor de viagem adotam a marca Rexroth alemã para garantir a operação confiável do sistema hidráulico de todo o veículo.

4, a válvula principal adota uma solução completa de controle elétrico, que pode operar sem problemas e realizar a otimização precisa.

5, adote uma estrutura de conexão de alta resistência entre a estrutura de caminhada e a estrutura do veículo para garantir que toda a máquina tenha rigidez suficiente durante o levantamento.

6, com o aumento do projeto do medidor, melhorando a estabilidade de toda a máquina, mais adequada para a condição de carregamento lateral.

7, 9 rolos de apoio são distribuídos de cada lado, com grande capacidade de mancal, resistência à alta temperatura e adaptabilidade à dura condição de trabalho.

Ii.Breagem segura e confiável do sistema de direção

1, adote o modo de transmissão hidrostática, com pequeno impacto no início e na parada, e pode realizar a direção in situ.
2, quando o operador libera a alavanca de acionamento, o freio do motor de acionamento é fechado automaticamente para garantir a segurança do estacionamento.
3, por meio de comutação de engrenagem de alta e baixa velocidade, pode obter movimento de alta velocidade e fluência de baixa velocidade.

Iii.Dispositivos de segurança completos para garantir a segurança do levantamento

1, o dispositivo de limite de lança eletro-hidráulico pode limitar com segurança a posição do limite de elevação do lança, para impedir o acidente de puxar e dobrar a lança.

2, o dispositivo anti-compensação do gancho impede que o gancho suba além da posição limite, para impedir que o gancho e a corda de aço de aço sejam danificados.

3, o indicador de carga segura (limitador de torque) garante que o equipamento sempre funcione dentro da carga nominal e garante a segurança do pessoal e do equipamento.

4.Motor

1, adote o motor Cummins, equipado com sistema de combustível PT exclusivo e turboalimentação.

2, motor Cummins com muitas vantagens óbvias, por exemplo. Peso leve, alta potência, torque grande, baixo consumo de combustível e manutenção simples.

V.Mecanismo de Suporte a Slewing Central

1, Alta confiabilidade do mecanismo de suporte central de sobrenome.

2, adote suporte especial sobre o Slewing, que pode suportar maior torque e carga.

Vi.Sistema de elevação

1, o sistema de elevação adota a transmissão hidráulica completa, com transmissão estável e bom desempenho de micro movimento.

2, o guincho luffing e o guincho sinuoso são impulsionados pelo motor de alta velocidade de alta velocidade; O guincho está equipado com freio normalmente fechado para garantir um auto-bloqueio confiável de luffing e guincho.

3, a entrada de óleo do motor de guincho e guincho sinuoso está equipada com válvula de equilíbrio de alta qualidade produzida pela America Sun Company para garantir que não haja cair livre sob a carga nominal.

4, adote a corda de aço e o impacto inicial e parado pode ser reduzido através do uso de bloqueio de polia de múltiplas taxas, com melhor micro controle.

Vii.Operação simples e conveniente

1, toda a máquina adota a solução de controle totalmente elétrico para otimizar o levantamento e a rotação de vários ângulos, com resposta rápida de inicialização, operação leve, flexível e confiável.

2, o sistema de elevação controla a extensão da lança e a ação de levantamento de gancho através de uma alça piloto universal de controle elétrico, a marca Itália HC.

3, a rotação da plataforma é controlada por uma alça piloto elétrica, flexível e confiável.

4, a combinação perfeita de controle de piloto eletrônico e transmissão hidráulica, com dois modos de controle de rápido e micro movimento, faz com que a operação de elevação tenha micro movimento superior e a precisão do micro movimento é de 2 mm em boas condições.

Viii.Forte adaptação abilit

Ser capaz de trabalhar no ambiente de - 20 ℃ ~ + 50 ℃, altitude abaixo de 3000m e poeira alta.

Ix.Humanização do espaço de operação

1, Operação CAB com espaço espaçoso e visão ampla; adotar assentos hidráulicos que absorvem e suspensos; mais confortável dirigindo.

2, o sistema hidráulico adota o modo de controle piloto, estável e confiável.

3, equipado com ar condicionado (refrigerador de ar)

Fotos de produtos

A Wincoo Engineering Co., Ltd (Wincoo) está envolvida em trazer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C em fabricação de tubos, construção de tanques, construção de oleodutos, linhas de produção industrial, projeto de energia limpa e outro campo industrial.

Nossos serviços e força
Temos a capacidade de fornecer soluções viáveis para apoiar os clientes para receber um tempo de execução de projetos mais curto, menos custo-hora do homem e maior método de construção/fabricação de eficiência e melhor qualidade durante a fase da licitação do projeto.

Disponibilidade do espaço/espaço do cliente baseado, podemos estudar/projetar e apresentar configurações correspondentes sobre o cronograma do projeto, qualidade, custo e produtividade para garantir que o ritmo da produção esteja de acordo com o requisito do projeto.

Para apoiar a execução do projeto, estamos sempre prontos para trabalhar como bombeiro para fornecer fornecimento imediato sobre materiais de projeto de diferentes consumíveis, ferramentas, equipamentos/máquinas para mercadorias especiais. Com flexibilidade, também estamos felizes em atuar como agente de compras na China para buscar os recursos de oferta necessários.
