Name: Venda de tubulação de alta eficiência operacional WINCOO para construção de áreas montanhosas
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: WINCOO

Termos de pagamento e envio

Preço: $205,800.00/sets 1-99 sets

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Condição:	Novos	Garantia:	1 ano
Indústrias aplicáveis:	Fabricação, Construção	Peso (kg):	22000
Localização da sala de exposição:	Nenhum	Inspecção de saída por vídeo:	Fornecido
Relatório de ensaio da máquina:	Fornecido	Tipo de comercialização:	Produto ordinário
Garantia dos componentes principais:	1 ano	Componentes essenciais:	PLC, motor, motor, bomba
Ponto de venda único:	Eficiência operacional elevada	Nome do produto:	PipeLayer
Aplicação:	Maquinaria de construção do encanamento	Serviço pós-venda prestado:	Apoio em vídeo

Condição:	Novos
Garantia:	1 ano
Indústrias aplicáveis:	Fabricação, Construção
Peso (kg):	22000
Localização da sala de exposição:	Nenhum
Inspecção de saída por vídeo:	Fornecido
Relatório de ensaio da máquina:	Fornecido
Tipo de comercialização:	Produto ordinário
Garantia dos componentes principais:	1 ano
Componentes essenciais:	PLC, motor, motor, bomba
Ponto de venda único:	Eficiência operacional elevada
Nome do produto:	PipeLayer
Aplicação:	Maquinaria de construção do encanamento
Serviço pós-venda prestado:	Apoio em vídeo

Venda de tubulação de alta eficiência operacional WINCOO para construção de áreas montanhosas

WINCOO ENGINEERING CO., LTD.

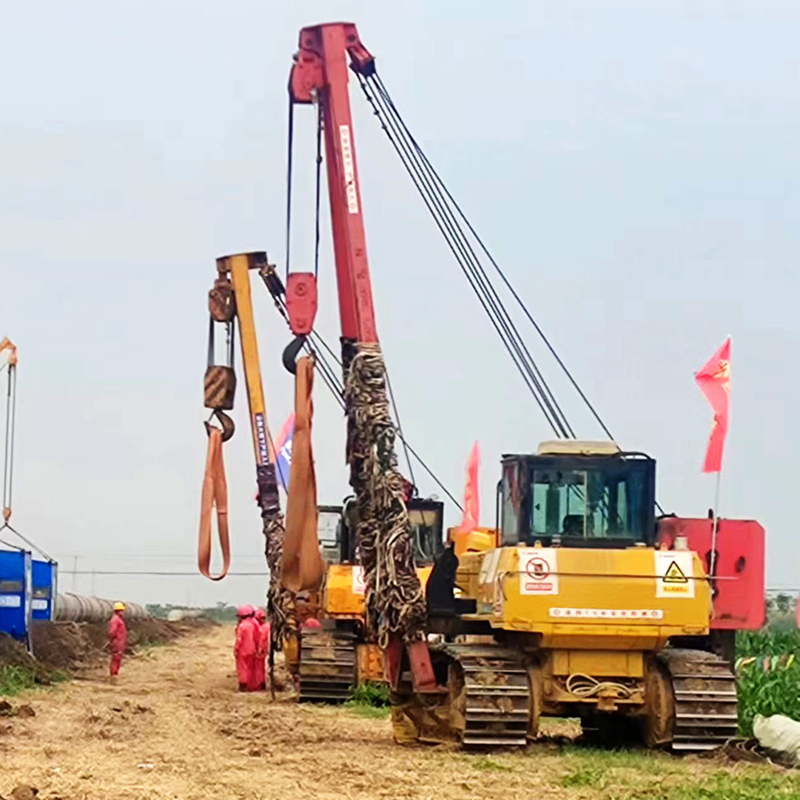

O tubulador HGY é utilizado principalmente para operações de elevação de tubos na construção de tubulações, tais como transporte de tubos, colocação de tubos, montagem e trincheira.O chassi de tubulação é um chassi hidráulico especial para desenvolvido com base na tecnologia madura de chassi de escavadeiraO sistema de viagem adota o modo de transmissão hidrostática, com pequeno impacto no arranque e parada, e pode realizar a direcção in situ; O sistema de elevação adota transmissão hidráulica completa,com transmissão estável e bom desempenho de micro-movimentoEm comparação com o tradicional depósito de tubulações do chassi da escavadeira, tem vantagens técnicas e de aplicação óbvias.

HGY Pipelayer pode adaptar-se ao ambiente de trabalho de - 20 °C ~ + 50 °C, a altitude abaixo de 3000m, o ambiente com menos de 5% de areia e poeira no ar e todos os tipos de clima, tais como chuva,neve e nevoeiroSer capaz de operar de forma segura e fiável numa rampa de 30°.
A tubulação HGY tem um desenho razoável, uma estrutura compacta, um despacho, transferência e transporte fáceis e pode satisfazer as necessidades de
Requisitos do transporte ferroviário e do transporte de reboques planos auto-rebocantes Adaptados ao local de construção e à exploração geral da estrada.

1Chassis Ass.
2" Levante o cu "
3Cabrão.
4Motor Ass.
5Contrapeso Ass
6Sistema hidráulico

Parâmetros do produto

Modelo					HGY20	HGY40	HGY70	HGY90
Max.capacidade de elevação					25 t	45.7t	70 t	90 t
Capacidade de elevação nominal					21.25t	38.25t	59.5t	76.5t
Peso de funcionamento (aprox.)					22 t	35 t	49 t	55 t
Dimensão do contorno de embarque para o equipamento principal ((LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Peso de embarque do equipamento principal					21.5t	26 t	37.5t	38.9t
Pressão média do solo					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Limite mínimo do solo					480 mm	490 mm	550 mm	550 mm
Max. graduabilidade					25°	25°	25°	25°
Ambiente aplicável					-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC
Motor	Modelo			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Potência nominal			120 kW	169 kW	239KW	257KW1850 rpm
		Velocidade de rotação nominal			1850 rpm	2000 rpm	2000 rpm	2000 rpm
Sistema de caminhada	Modo de funcionamento			Joystick	Joystick	Joystick	Joystick
		Velocidade teórica	Para a frente (divisão2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		Velocidade teórica		Para trás (divisão2)	4.28/7.59 km/h	4.3/7,7 km/h	4.4/7,8 km/h	4.4/7,8 km/h
		Comprimento da via no solo			2635 mm	3050 mm	3620 mm	3620 mm
		Largura do carril			560 mm	660 mm	760 mm	760 mm
		Número de rolos de trilho			7×2	7×2	9 × 2	9 × 2
Sistema de guindaste	Formulário do intervalo			O formulário de luffing de corda de arame	O formulário de luffing de corda de arame	O formulário de luffing de corda de arame	O formulário de luffing de corda de arame
		Modo de funcionamento			Manobra de comando hidráulico	Manobra de comando hidráulico	Manobra de comando hidráulico	Manobra de comando hidráulico
		Ligação de guindaste	O comprimento da ligação do guindaste	6000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm
		Ligação de guindaste		Altura máxima de elevação	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		Ângulo de rolagem da ligação do guindaste			0° a 85°	0~86°	0~86°	0~86°
		Velocidade do gancho ((seis a oito vezes)			0 ~ 12,0 m/min	0~6,2 m/min	0 ~ 7,0 m/min	0 ~ 7,0 m/min
		Tempo de elevação ((quatro a cinco vezes)			25s	20 anos	32s	40 anos

Características do produto

I. Características do conjunto do chassi

1, Adotar tecnologia de chassi de escavadeira hidráulica, chassi especial de tubulação de alta resistência, com qualidade confiável.

2, três orelhas ou duas orelhas, nove grupos de rodas de apoio e o ângulo máximo de subida de 30°.

3, A bomba principal, o motor de rotação e o motor de viagem adotam a marca alemã Rexroth para garantir o funcionamento fiável do sistema hidráulico de todo o veículo.

4, A válvula principal adota solução de controle elétrico completo, que pode operar sem problemas e realizar otimização precisa.

5, Adotar uma estrutura de ligação de alta resistência entre o quadro de caminhada e o quadro do veículo para garantir que toda a máquina tenha rigidez suficiente durante o levantamento.

6, com maior projeto de diâmetro, melhorando a estabilidade de toda a máquina, mais adequado para a condição de carga lateral.

7, 9 rolos de suporte são distribuídos em cada lado, com grande capacidade de suporte, resistência a altas temperaturas e adaptabilidade às duras condições de trabalho.

II. A ComissãoSistema de travagem seguro e fiável

1, Adotar o modo de transmissão hidrostática, com pequeno impacto no início e parada, e pode realizar a direção in situ.
2, Quando o operador solta a alavanca de accionamento, o travão do motor de accionamento é automaticamente fechado para garantir a segurança do estacionamento.
3, Através de alta velocidade e baixa velocidade de mudança de engrenagem, pode alcançar alta velocidade de movimento e baixa velocidade de rastejamento.

III.Dispositivos de segurança completos para assegurar a segurança da elevação

1, O dispositivo de limite de barra eletro-hidráulica pode limitar de forma confiável a posição limite de elevação da barra, para evitar o acidente de puxar e dobrar a barra.

2, O dispositivo anti-sorrelhamento do gancho impede que o gancho se eleve para além da posição limite, para evitar que o gancho e a corda de aço sejam danificados.

3, O indicador de carga segura (limitador de binário) garante que o equipamento funciona sempre dentro da carga nominal e garante a segurança do pessoal e do equipamento.

IV.Motor

1, Adotar motor Cummins, equipado com sistema de combustível PT exclusivo e turbo.

2, motor Cummins com muitas vantagens óbvias, por exemplo, peso leve, alta potência, grande binário, baixo consumo de combustível e manutenção simples.

V.Mecanismo de apoio central

1, Alta fiabilidade do mecanismo de apoio central.

2, Adotar um apoio especial de rolamento reforçado, que pode suportar maior torque e carga.

VI.Sistema de elevação

1, O sistema de elevação adota transmissão hidráulica completa, com transmissão estável e bom desempenho de micro movimento.

2, O guincho e o guincho de enrolamento são acionados por um motor de alta torque de baixa velocidade; o guincho está equipado com um travão normalmente fechado para assegurar um auto-bloqueio fiável do guincho e do guincho.

3, A entrada de óleo do motor do guincho de luffing e guincho de enrolamento está equipada com válvula de equilíbrio de alta qualidade produzida pela empresa America SUN para garantir que não há queda livre sob a carga nominal.

4, Adotar luffing corda de arame de aço, e o impacto de partida e parada pode ser reduzido através do uso de bloco de poleia de taxa múltipla, com melhor controle micro.

VII.Operação simples e conveniente

1, toda a máquina adota a solução de controle totalmente elétrico para otimizar a elevação e rotação a partir de múltiplos ângulos, com resposta rápida de arranque, operação leve, flexível e confiável.

2O sistema de elevação controla a extensão do braço e a ação de elevação do gancho através de uma alça piloto de controlo elétrico universal, marca Itália HC.

3A rotação da plataforma é controlada por uma alça de piloto elétrica, flexível e fiável.

4, A combinação perfeita de controlo electrónico do piloto e transmissão hidráulica, com dois modos de controlo de movimento rápido e micro, faz com que a operação de elevação ter superior micro movimento,e a precisão do micro movimento é de 2 mm em boas condições.

VIII.Forte capacidade de adaptação

Ser capaz de trabalhar num ambiente de - 20 °C ~ + 50 °C, altitude inferior a 3000 m e poluição elevada.

IX.Humanização do espaço de operação

1, cabina de operação com espaço espaçoso e ampla visão; adoptar assentos hidráulicos de absorção de choques e suspensos; condução mais confortável.

2O sistema hidráulico adota o modo de controlo piloto, estável e fiável.

3, Equipado com ar condicionado (Air cooler)

Fotos do produto

Wincoo Engineering Co., Ltd (WINCOO) está envolvida em fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C na fabricação de tubos, construção de tanques,Construção de gasodutos, linhas de produção industriais, projeto de energia limpa e outros campos industriais.

Nossos Serviços e Força
Temos a capacidade de fornecer soluções viáveis para apoiar os clientes a serem premiados com um tempo de execução de projeto mais curto,Menos custos de horas-homem e método de construção/fabricação mais eficiente e melhor qualidade durante a fase de licitação do projeto.

Com base na disponibilidade de instalações/espaços do local do cliente, somos capazes de estudar/projetar e apresentar configurações correspondentes ao cronograma do projeto, qualidade,custo e produtividade para garantir que o ritmo de produção esteja em conformidade com as exigências do projeto.

Para apoiar a execução do projeto, estamos sempre prontos para trabalhar como bombeiros para fornecer rapidamente materiais para o projeto, desde diferentes consumíveis, ferramentas, equipamentos / máquinas até mercadorias especiais.Com flexibilidade, também estamos felizes em atuar como agente de compras na China para procurar os recursos de fornecimento necessários.
