Simplifique o seu projeto de tubulação com a máquina de revitalização de tubulação interna pneumática

WINCOO ENGINEERING CO.,LTD

A Wincoo Engineering Co., Ltd (WINCOO) dedica-se a fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C em fabricação de tubos, construção de tanques, construção de dutos, linhas de produção industrial, projetos de energia limpa e outras áreas industriais.

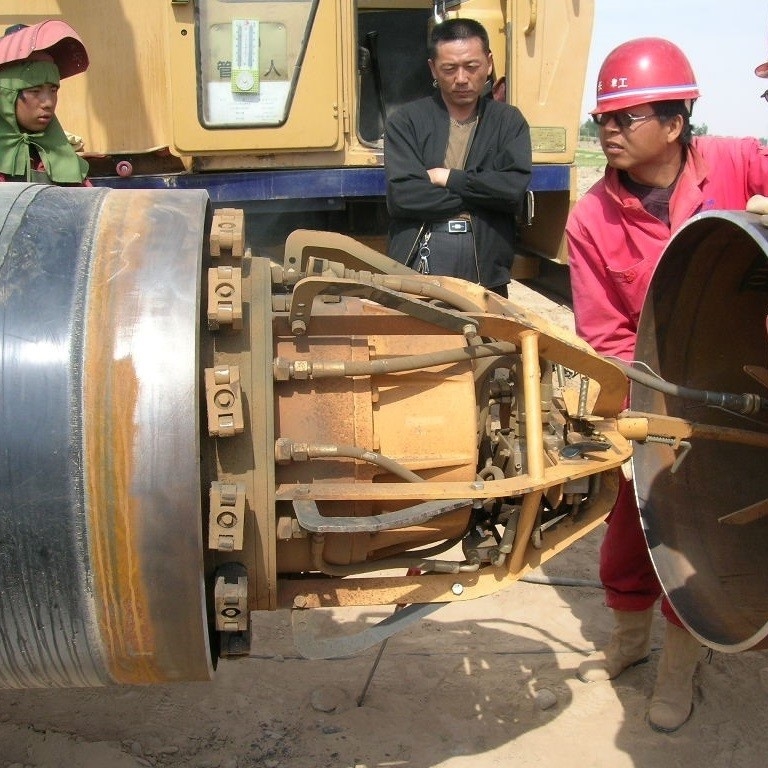

O bocal interno pneumático produzido pela nossa empresa é desenvolvido absorvendo tecnologia e experiência avançadas de produtos nacionais e estrangeiros e combinando com as características de construção de empresas de construção de dutos chinesas. Usando ar comprimido como energia, sem poluição, especialmente adequado para a construção de dutos de água e dutos de petróleo e gás natural com altos requisitos de proteção ambiental. Possui as vantagens de desempenho confiável, forte adaptabilidade, ação rápida, correspondência precisa, estrutura compacta, operação simples e ajuste preciso da folga. A qualidade e o desempenho do produto podem ser comparados aos produtos internacionais semelhantes, incluindo o interno pneumático do tipo folga bocal, interno pneumático do tipo sapata de cobre bocal, interno pneumático marítimo bocal, preencher a lacuna do mercado interno.

Características do produto

1. Estrutura simples e aparência bonita

2. Peso leve, velocidade de caminhada rápida, forte capacidade de escalada, baixo consumo de gás

3. Suporte grande, ajuste preciso da folga, melhora muito a eficiência da construção

4. As peças da válvula são importadas, a junta é feita de material de aço inoxidável para garantir que o caminho do ar esteja limpo, e o tipo de junta é a estrutura do tipo C para garantir um desempenho de vedação confiável

5. A estrutura de caminhada é fabricada estritamente de acordo com a ferramenta tecnológica para garantir o desempenho do conjunto da roda de caminhada e melhorar o desempenho de toda a máquina

6. Da fabricação à instalação e comissionamento, toda a máquina é rigorosamente implementada de acordo com os padrões e processos nacionais, garantindo que a quantidade de desalinhamento e a precisão do ajuste da folga estejam dentro de 0,5 mm, atendendo aos requisitos dos padrões de construção de dutos

Parâmetros do produto

Braçadeira não autopropulsada (Puxada manualmente)
Modelo	Tamanho do tubo	Pistões	Potência do pistão	C	L	A	Peso	Cubo
Modelo		Pistões	(mm)		(KN)	(mm)	(mm)	(mm)	(kg)	(m3)
HGDNQ6’’	168	6X2	134	1473	150	150	36	0,04
HGDNQ8''	219	6X2	209	1593	189	189	53	0,06
HGDNQ10’’	273	6X2	382	1665	240	240	60	0,09
HGDNQ12-14''	305-357	6X2	405	1751	280	280	100	0,14

Braçadeira autopropulsada (Viaja com sua própria energia)
Modelo	Tamanho do tubo (mm)	Pistões (Nº)	Pistão Potência (KN)	Potência do motor (Hp)	C (mm)	L (mm)	A (mm)	Peso (KG)	Cubo (M³)
HGDNQ16-18’’	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22’’	508-559	10x2	1057	1,5	2434	480	480	296	.59
HGDNQ22-24’’	559-610	12x2	1268	1,5	2500	530	530	390	.72
HGDNQ24-26’’	610-660	12x2	1268	1,5	2672	580	580	418	.90
HGDNQ28-30’’	711-762	12x2	1748	1,5	2700	670	670	512	1,2
HGDNQ30-32’’	762-813	14x2	2937	3	2938	690	690	733	1,4
HGDNQ34-36’’	864-914	16x2	2937	3	3020	790	790	779	1,8
HGDNQ36-38’’	914-965	18x2	2937	3	3188	860	860	865	2,4
HGDNQ40-42’’	1016-1067	20x2	2937	3	3029	980	980	982	3,0
HGDNQ46-48’’	1168-1219	20x2	4855	3	3100	1050	1050	1420	3,7
HGDNQ48-50’’	1219-1270	22x2	4855	3	3517	1120	1120	1876	5,2
HGDNQ52-54’’	1321-1372	22x2	4855	3	3520	1210	1210	1988	5,4
HGDNQ56’’	1422	22x2	4855	3	3500	1310	1310	2187	6,6
HGDNQ60’’	1524	22x2	4855	3	3500	1310	1310	2187	6,6
HGDNQ62-66’’	1574-1676	24x2	4855	3	3864	1557	1557	2887	10,0
HGDNQ68-72’’	1727-1727	24x2	4855	3	3864	1557	1557	2887	10,0
HGDNQ76-80’’	1930-2032	30x2	4855	3	4000	1800	1800	3855	13,0

Componente principal do produto

Componentes principais do bocal: conjunto do bocal (Bloco de expansão), cilindro de folga, conjunto de acionamento, estrutura de caminhada, roda de caminhada, conjunto de freio, tanque de gás, estrutura da gaiola frontal, joystick (tubo de gás), conjunto do caminho do gás, etc., controlado por ar comprimido como fonte de energia. Veja a imagem abaixo.

1, Estrutura da gaiola frontal

4, Bloco de expansão traseiro

2, Cilindro de folga

5, Caminho do gás

3, Bloco de expansão frontal

6, Tanque de gás

7, Porca ajustável

10, Conjunto de freio

13, Roda de caminhada traseira

8, Conjunto do bocal

11, Estrutura de caminhada

9, Roda de caminhada frontal

12, Conjunto de acionamento

Aplicação do Componente Principal

A. Em primeiro lugar, o compressor de ar é conectado com o joystick (caminho do gás) e o tubo de entrada de ar na estrutura da gaiola frontal com uma mangueira de alta pressão e uma junta rápida para atingir o objetivo de encher ou encher com ar; O joystick (caminho do gás) é então conectado ao eixo de controle na estrutura da gaiola frontal por um gancho.

B. E.joystick (caminho do gás) é soldado por tubo de aço oco, e sua função:

1, Volume de gás suplementar. 2, Controle do caminho do ar: fila da frente subindo, fila da frente encolhendo, fila traseira subindo, fila traseira encolhendo, abertura da folga, fechamento da folga. 3, Controle o movimento para frente do bocal.

C. O cabo de controle é usado para controlar o acionamento da caminhada, frenagem, apontamento para frente e para trás.

Ao caminhar, o cabo de caminhada para frente deve ser apertado, e o freio automático será aplicado quando for liberado para evitar velocidade muito rápida ao descer. Se for necessário avançar, aperte rapidamente o cabo e solte rapidamente o cabo para realizar a caminhada por pontos.E.O tanque de gás

é instalado na extremidade do bocal, e sua função é a seguinte: 1, Realizar o equilíbrio de toda a máquina. 2, Armazenamento de gás. E.O conjunto do bocal

é a parte central do dispositivo de fixação, que é composto pelo cilindro, o distribuidor e dois grupos de bloco de expansão (garra de retenção), etc., que completa principalmente a correspondência.

Fotos do produto

A Wincoo Engineering Co., Ltd (WINCOO) dedica-se a fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C em fabricação de tubos, construção de tanques, construção de dutos, linhas de produção industrial, projetos de energia limpa e outras áreas industriais.
Nossos Serviços e Força

Temos a capacidade de fornecer soluções viáveis para apoiar os clientes a serem premiados com um tempo de execução do projeto mais curto, menos custo de horas-homem e uma construção/fabricação com maior eficiência e melhor qualidade durante a fase de licitação do projeto.

Com base na disponibilidade de espaço da instalação/local do cliente, somos capazes de estudar/projetar e apresentar configurações correspondentes no cronograma, qualidade, custo e produtividade do projeto para garantir que o ritmo de produção esteja de acordo com os requisitos do projeto.
