Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Máquina de dobra hidráulica da tubulação, Máquina de dobra de tubos de construção, máquina de dobra hidráulica do tubo


Material / metal processado:	aço carbono, de aço inoxidável	condição:	Novos
Tipo de máquina:	Máquina de dobrar tubos	Raio de curvatura (mm):	76.2 - 711.2
Ângulo de dobra máximo (graus):	90	Precisão de dobra (graus):	0.5
Automação:	Automático	Anos:	2023
Potência (kW):	160	Peso (kg):	2000
Garantia:	1 ano	Indústrias aplicáveis:	Fabricação, Construção
Principais pontos de venda:	Preço competitivo	Localização da sala de exposição:	Nenhum
Tipo de comercialização:	Novo produto 2022	Relatório de Teste de Maquinaria:	Fornecido
Inspecção de saída por vídeo:	Fornecido	Garantia dos componentes principais:	1 ano
Componentes essenciais:	Motor, bomba, motor	Nome do Produto:	Máquina de dobrar tubos
Serviço pós-venda prestado:	Apoio em linha	Aplicação:	Maquinaria de construção do encanamento
Palavras-chave:	Fundição hidráulica de tubos

Material / metal processado:	aço carbono, de aço inoxidável
condição:	Novos
Tipo de máquina:	Máquina de dobrar tubos
Raio de curvatura (mm):	76.2 - 711.2
Ângulo de dobra máximo (graus):	90
Precisão de dobra (graus):	0.5
Automação:	Automático
Anos:	2023
Potência (kW):	160
Peso (kg):	2000
Garantia:	1 ano
Indústrias aplicáveis:	Fabricação, Construção
Principais pontos de venda:	Preço competitivo
Localização da sala de exposição:	Nenhum
Tipo de comercialização:	Novo produto 2022
Relatório de Teste de Maquinaria:	Fornecido
Inspecção de saída por vídeo:	Fornecido
Garantia dos componentes principais:	1 ano
Componentes essenciais:	Motor, bomba, motor
Nome do Produto:	Máquina de dobrar tubos
Serviço pós-venda prestado:	Apoio em linha
Aplicação:	Maquinaria de construção do encanamento
Palavras-chave:	Fundição hidráulica de tubos

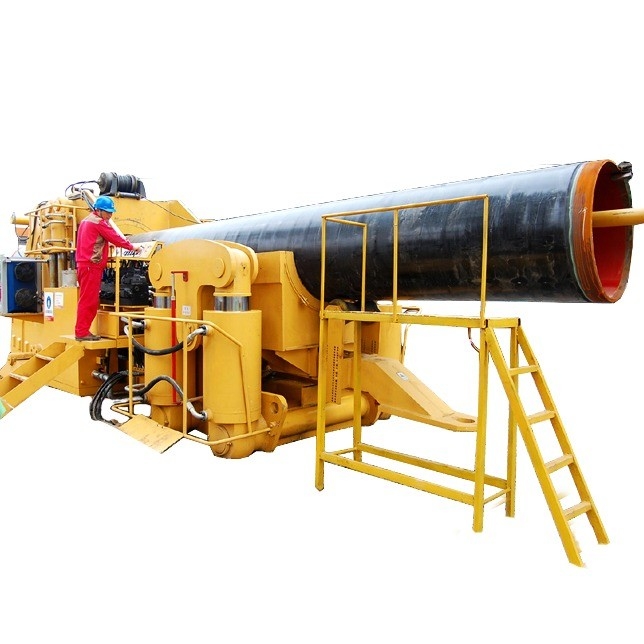

Máquina de dobra de tubos hidráulicos de construção totalmente automática fácil de operar

WINCOO ENGINEERING CO.,LTD

A máquina hidráulica de dobragem a frio de tubos é composta principalmente por suporte externo, matriz inferior, assento de posicionamento, bloco de cunha, cilindro hidráulico, dobrador de tubos, estrutura de suporte de tubos, estação de energia e assim por diante.

Componente Principal do Produto

I. Características e vantagens da máquina hidráulica de dobragem a frio de tubos.

Realize a otimização de grandes dados no cilindro hidráulico do dobrador de tubos a frio. Para encurtar a velocidade de dobragem da máquina de dobragem a frio de tubos, o curso de trabalho do cilindro hidráulico é calculado com precisão e a velocidade de dobragem é obviamente melhorada. A experiência teórica pode economizar 10% de tempo ao dobrar um tubo de dobra a frio em cerca de 10°. Melhore a eficiência do trabalho.

1, Para melhorar a velocidade de dobragem, a válvula de controle de operação importada da Itália com grande vazão (cerca de 400 litros por minuto) é especialmente fabricada. Vida útil prolongada.

2, O motor, o cilindro hidráulico e outras peças são todos produzidos por fabricantes profissionais na China e no exterior.

II. Características e vantagens da estação de energia

Estação de energia independente

1, O projeto da parte de energia do dobrador de tubos a frio de uma peça é relativamente estreito. Durante a manutenção do motor, a remoção do filtro de óleo e do filtro de diesel é complicada devido à pequena folga entre várias peças. A estação de energia independente é muito conveniente na manutenção diária devido à grande folga entre as diferentes peças.

2, Para dar ao operador um ambiente de trabalho de baixo ruído, a parte de energia é projetada como um tipo independente, que pode estar longe do motor principal, e o dispositivo de conexão rápida é usado para conectar com o motor principal. Enquanto isso, é conveniente para o transporte da máquina de dobragem a frio de tubos.

3, A temperatura de operação do circuito de óleo hidráulico do equipamento de dobrador de tubos está entre -30 ºC e 50ºC. O ambiente de construção de alta temperatura trouxe inconvenientes para a construção de longo tempo do tubo de dobra a frio, o que é fácil de causar alta elevação da temperatura do óleo e envelhecimento acelerado dos componentes hidráulicos, o que afetou seriamente a vida útil do equipamento. O radiador da fonte de alimentação deve ter capacidade de dissipação de calor suficiente. Portanto, o projeto de um dispositivo de radiador especial, o efeito de dissipação de calor é duas vezes o do radiador comum, e instalou um sensor de temperatura, a realização do controle automático de temperatura. Certifique-se de que o dobrador de tubos a frio possa funcionar por um longo tempo sem parar. Eficiência de trabalho aprimorada.

4, Dispositivo de pré-aquecimento do óleo hidráulico é adicionado

Durante a construção do dobrador de tubos a frio em ambiente de baixa temperatura, devido à baixa temperatura do óleo hidráulico, o sistema de circulação de pré-aquecimento é formado usando o radiador do motor, de modo que a temperatura do óleo hidráulico aumenta rapidamente, o tempo de pré-aquecimento do equipamento é aumentado e o equipamento entra no estado de trabalho com antecedência.

5, O filtro de sucção de óleo e o filtro de retorno de óleo são instalados na caixa de correio hidráulica da estação de energia, e o dispositivo de aviso para limpeza e substituição do elemento filtrante do filtro de óleo hidráulico é instalado. Pode solicitar ao operador que realize o trabalho de manutenção a tempo.

III, Características e vantagens do mandril hidráulico

O mandril hidráulico foi otimizado e aprimorado. Sem afetar a qualidade da dobra normal, ele é encurtado e otimizado para reduzir o peso geral e prolongar muito a vida útil do mecanismo de caminhada. Eficiência de trabalho aprimorada.

Parâmetros do produto

Modelo

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

Faixa de dobra

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

Tipo de tubo aplicável

É aplicável à dobragem de tubos roscados, tubos retos, tubos sem costura, camada anticorrosão interna e externo de polietileno
tubo de aço anticorrosão sem danificar a camada anticorrosão do tubo de aço.

Temperatura de operação

-30ºC~+50ºC

Potência do motor

46kW

77 kW

118 kW

132 kW

160 kW

Cilindro de óleo

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

Cilindro de elevação

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

Tensão do guincho hidráulico

1.5T

12T

Instalação no campo

A pista instalada é totalmente selada e lubrificada, livre de manutenção, especialmente adequada para trabalhar em clima frio. Depois de um
armazenamento prolongado, pode ser usado imediatamente, sem trabalho de manutenção adicional.

Design modular

Dimensões (C*L*A)mm

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

Parâmetro da máquina
8566×3190×3500

Parâmetro da estação hidráulica
4300×2280×2760

Características do produto

1, A principal fonte de energia hidráulica adota o motor Deutz, bomba hidráulica e motor hidráulico, que são da marca HUADE, bem conhecida na China.

2, O mecanismo de operação adota peças de montagem importadas da Itália, que é leve e flexível na operação e precisa no controle, garantindo assim a dobra precisa do tubo de aço

3, O mandril adota controle hidráulico total, estrutura de cunha de aço de ângulo duplo e estrutura macia externamente para garantir efetivamente que a camada anticorrosão interna do tubo de aço não seja danificada. Seu princípio de funcionamento é usar sua face de cunha e acionamento hidráulico para fazê-lo subir rapidamente e atender aos requisitos de dobragem do tubo de aço. A parte de caminhada do mandril é usar a energia hidráulica auxiliar para acionar o motor hidráulico para garantir a caminhada suave do núcleo do pneu no tubo de aço.

4, A máquina hidráulica de tubos a frio fornecida por nossa empresa se refere às vantagens de produtos semelhantes em casa e no exterior, com design razoável, estrutura compacta, controlabilidade e alta eficiência de trabalho. É uma ferramenta essencial para o processamento e produção de dobragem a frio de grandes dutos.

5, Toda a máquina adota equipamentos de energia e dispositivo de acionamento hidráulico de alta qualidade, que tem excelente desempenho, qualidade confiável e pode se adaptar a condições de construção adversas.

Fotos do produto

A Wincoo Engineering Co., Ltd (WINCOO) está empenhada em fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C em fabricação de tubos, construção de tanques, construção de dutos, linhas de produção industrial, projetos de energia limpa e outras áreas industriais.

Nossos Serviços e Força
Temos a capacidade de fornecer soluções viáveis para apoiar os clientes a serem premiados com um tempo de execução do projeto mais curto, menos custo de horas-homem e maior eficiência de construção/fabricação e melhor qualidade durante a fase de licitação do projeto.

Com base na disponibilidade de espaço da instalação/local do cliente, somos capazes de estudar/projetar e apresentar configurações correspondentes no cronograma do projeto, qualidade, custo e produtividade para garantir que o ritmo de produção esteja de acordo com os requisitos do projeto.

Para apoiar a execução do projeto, estamos sempre prontos para trabalhar como bombeiro para fornecer suprimentos imediatos de materiais do projeto, desde diferentes consumíveis, ferramentas, equipamentos/máquinas até mercadorias especiais. Com flexibilidade, também temos o prazer de atuar como agente de compras na China para buscar os recursos de fornecimento necessários.
