Name: Máquina de empilhamento de tubos de 133 kW para máquinas da indústria de tubulações
Brand: Wincoo Engineering Co., Ltd.
Price: 28.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: WINCOO

Termos de pagamento e envio

Preço: $56,890.00/sets 1-99 sets

Detalhes da embalagem: Pacote de exportação

Habilidade da fonte: 3000 conjuntos por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Condição:	Novos	Inspecção de saída por vídeo:	Fornecido
Relatório de ensaio da máquina:	Fornecido	Tipo de comercialização:	Produto ordinário
Garantia dos componentes principais:	1 ano	Componentes essenciais:	PLC, motor, engrenagem
Potência (kW):	133	Peso (kg):	4500
Principais pontos de venda:	Preço competitivo	Garantia:	1 ano
Indústrias aplicáveis:	Fabricação, Construção	Localização da sala de exposição:	Nenhum
Nome do produto:	máquina de chanfradura da tubulação	Serviço pós-venda prestado:	Apoio em linha
Materiais de corte:	Aço carbono de aço inoxidável do metal	Modo de corte:	Corte de chama do plasma Cutting+
Cores:	personalizado

Condição:	Novos
Inspecção de saída por vídeo:	Fornecido
Relatório de ensaio da máquina:	Fornecido
Tipo de comercialização:	Produto ordinário
Garantia dos componentes principais:	1 ano
Componentes essenciais:	PLC, motor, engrenagem
Potência (kW):	133
Peso (kg):	4500
Principais pontos de venda:	Preço competitivo
Garantia:	1 ano
Indústrias aplicáveis:	Fabricação, Construção
Localização da sala de exposição:	Nenhum
Nome do produto:	máquina de chanfradura da tubulação
Serviço pós-venda prestado:	Apoio em linha
Materiais de corte:	Aço carbono de aço inoxidável do metal
Modo de corte:	Corte de chama do plasma Cutting+
Cores:	personalizado

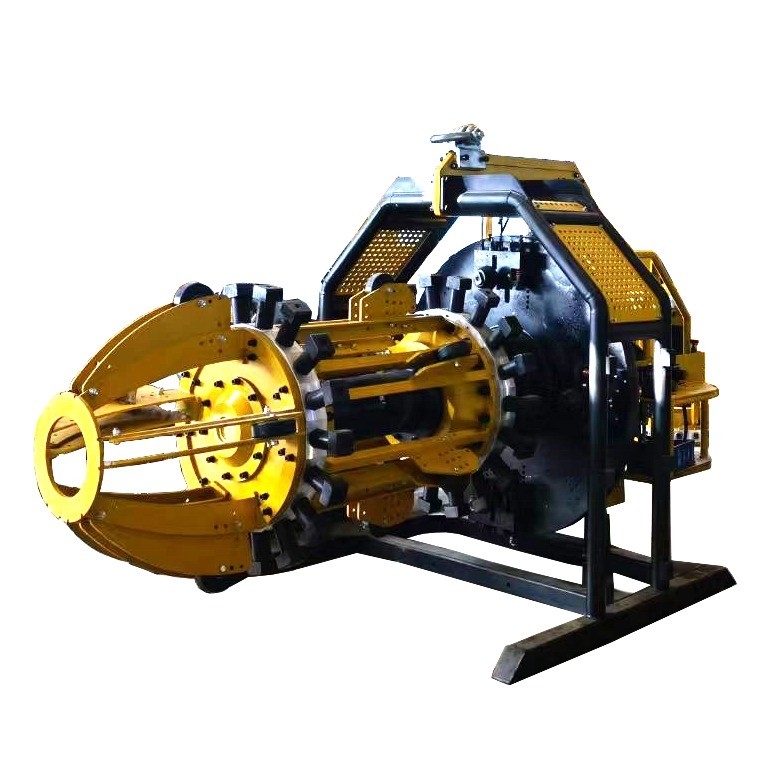

Máquina de empilhamento de tubos de 133 kW para máquinas da indústria de tubulações

WINCOO ENGINEERING CO., LTD.

A WINCOO Engineering Co., Ltd (WINCOO) está envolvida em fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas de EPC/C na fabricação de tubos, construção de tanques,Construção de gasodutos, linhas de produção industrial, projeto de energia limpa e outro campo industrial.

A máquina de convelar é um equipamento especial de processamento de extremos de tubos para a construção de tubulações de longa distância.em vez de beveling manual para obter maior eficiênciaÉ também uma ferramenta de correspondência necessária para a soldagem interna ou a soldagem totalmente automática.
A unidade de potência do motor elétrico também é especialmente concebida para a construção de tubulações offshore, o que pode reduzir a poluição para a cabine do navio.

Informações gerais

1, 8 "a 56" tubo de diâmetro de frente máquina pode estar disponível.

2, usinando qualquer tipo de bisel com precisão.

3, Alta velocidade de convelamento, alta eficiência e poupança de energia

4, Grande volume de corte, tempo médio de utilização para cada extremidade do tubo é de 1 a 2 min.

5, A unidade hidráulica acionada por motor diesel deve ser utilizada para a construção de tubulações em terra/A unidade hidráulica acionada por motor elétrico deve ser utilizada para a construção de tubulações no mar.

Parâmetros do produto

Modelo	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
Tamanho do tubo (em)	8 ~ 14	20 ~ 26	24 ~ 32	32 ~ 40	36 ~ 48	48 ~ 56
Espessura do tubo (mm)	10 ~ 22	10 ~ 22	14.6 ~ 30	14.6 ~ 30	14.6 ~ 50	14.6 ~ 50
Velocidade do eixo (rpm)	0 ~ 40	0 ~ 40	0 ~ 40	0 ~ 40	0 ~ 40	0 ~ 40
Alimentação do eixo (mm/min)	0 a 10	0 a 10	0 a 10	0 a 10	0 a 10	0 a 10
Apronhas de ferramentas	2 ~ 3	3 ~ 4	4	4	4	4
Força de corte (mm)	90	90	90	90	90	90
Tipo de transmissão	Motor hidráulico ou motor elétrico
Transmissão de alimentação	Círculo hidráulico
Peso (t)	1.2	2.5	3.5	4	4.2	4.5
Dimensão (mm)	1900x800x1050	2100x950x1250	2900x1000x1450	3256x1952x1776	3459x2002x2002	3332x1972x2165
Estação de energia hidráulica	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

Características do produto

1, Adotar um sistema de transmissão flexível para combinar a usina hidráulica e o conjunto de máquinas para atender ao padrão móvel

2O sistema de condução principal adota a condução hidráulica e o mecanismo de transmissão da placa giratória de condução, que pode conquistar os impactos da carga e da onda de impacto.

3O sistema de transmissão de alimentação adota um sistema hidráulico.

4, O principal movimento de transmissão e alimentação adota um sistema de feedback de tipo fechado, possui alto volume bevel e alta eficiência.

5O sistema global adota componentes de controlo hidráulico piloto e de controlo de placas, apresenta uma automação simples, elevada, confiável, fácil de operar e de manter.

6O acoplador rápido de tipo limpo pode reduzir a poluição do óleo hidráulico.

7O motor diesel é montado com dispositivo de ajuste automático do acelerador, exceto trabalhos de dobragem, o motor diesel estará em situação de velocidade ociosa, poderia economizar muito energia.

8Função de compensação de temperatura do sistema, com capacidade de resposta rápida.

9O sistema hidráulico possui função de pré-aquecimento e resfriamento, que pode ser adequado para áreas muito frias ou quentes, úmidas, o que pode melhorar a eficiência do trabalho.

Componente principal do produto

Eu...Ponto técnico do conjunto de máquinas

1, boa capacidade de centralização, alta velocidade e grande expansão de força, poderia garantir estabilidade da pinça durante o corte..

2As ferramentas adotam tecnologia de imitação, podendo cortar contra a extremidade do tubo de acordo com a redondeza do tubo, garantindo a forma e precisão dos biselos.Composto lâmina barra foram adotadas que poderia terminar qualquer tipo de conchas compostas de acordo com diferentes correspondênciaVer ilustrações 9 e 10.

3, Adotar lâmina de liga de marca famosa, apresenta alta eficiência de corte e longa vida útil.

4, Adotar exclusivo inventado placa giratória de condução e alimentação de condução, formar um definido sistema de feedback mecânico e hidráulico, usar pequena bomba de fluxo de óleo, poderia oferecer corte estável,evitar o acidente da lâmina e o engarrafamento do motor.

II. A ComissãoPonto-chave para o funcionamento

1, Levante a máquina de visualização na frente da ponta do tubo por equipamento de elevação, inserir a seção de pinça no tubo, operar tensãojoystick, colocando todos os sapatos de suporte do grampo contra o interior do tubo, certifique-se de que a seção do grampo é fixada no centro doO tubo.

2, Operar joystick de alimentação rápida, fazendo a placa giratória perto da extremidade do tubo rapidamente.em seguida, operar eixo principal girar joystick de alimentação da planta para iniciar os trabalhos convexa.

3, Após o trabalho de beveling, operar eixo principal rotear joystick placa para parar de alimentação, colocar a placa giratória girando 2 a 4 círculos em velocidade de marcha lenta para acertar a extremidade do tubo, parar rotear placa,acelerar a velocidade de rotação de retorno, e parar, soltar a secção de pinça, e passar para a próxima articulação.

III.Unidade de potência

A central de energia é constituída por motor, bomba hidráulica, tanque de óleo hidráulico, tanque de diesel, radiador, sistema de filtragem, mangueira hidráulica, painel de operação, etc. A central de energia se conecta à máquina definida por acoplamento rápido,que é fiável e fácil de operar.

Fotos do produto

Wincoo Engineering Co., Ltd (WINCOO) está envolvida em fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C na fabricação de tubos, construção de tanques,Construção de gasodutos, linhas de produção industriais, projeto de energia limpa e outros campos industriais.

Nossos Serviços e Força
Temos a capacidade de fornecer soluções viáveis para apoiar os clientes a serem premiados com um tempo de execução de projeto mais curto,Menos custos de horas-homem e método de construção/fabricação mais eficiente e melhor qualidade durante a fase de licitação do projeto.

Com base na disponibilidade de instalações/espaços do local do cliente, somos capazes de estudar/projetar e apresentar configurações correspondentes ao cronograma do projeto, qualidade,custo e produtividade para garantir que o ritmo de produção esteja em conformidade com as exigências do projeto.

Para apoiar a execução do projeto, estamos sempre prontos para trabalhar como bombeiros para fornecer rapidamente materiais para o projeto, desde diferentes consumíveis, ferramentas, equipamentos / máquinas até mercadorias especiais.Com flexibilidade, também estamos felizes em atuar como agente de compras na China para procurar os recursos de fornecimento necessários.
