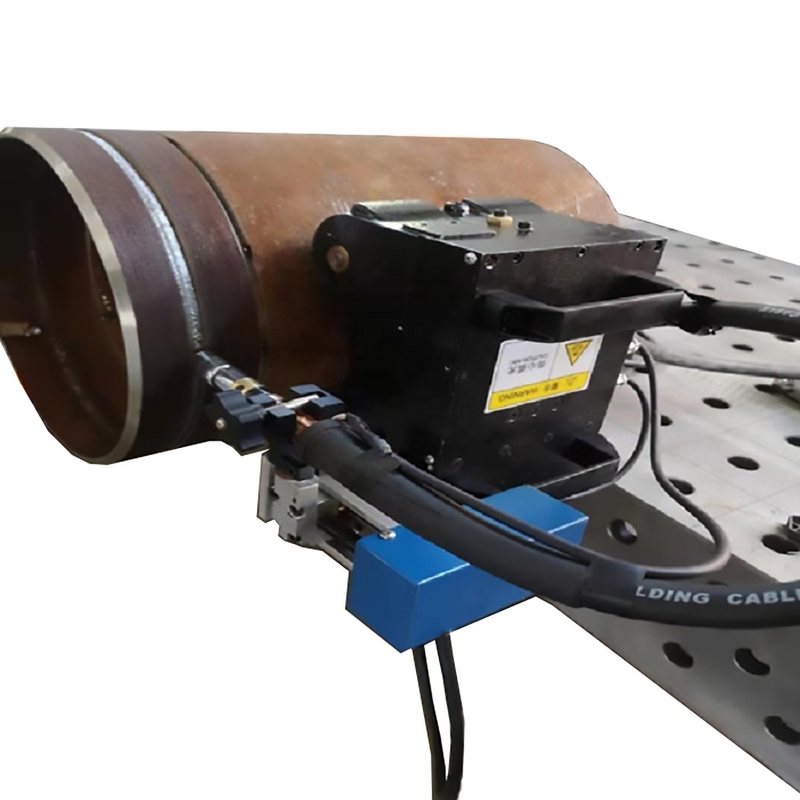

Soldador automático de tubos de aço de 220 V para construção de tubulações 24*33*31 cm

WINCOO ENGINEERING CO.,LTD

Tipo elétrico

Tipo manual

Introdução do produto

WQ-III é adequado para soldar paredes internas e externas de tubulações. Não são necessários trilhos e a soldagem pode ser realizada ao longo da superfície do arco da peça.

O trator de soldagem automática CO2 é amplamente utilizado em navios, pontes, locomotivas, estruturas de aço, indústria petroquímica e outras indústrias, adequado para uma variedade de estruturas de soldagem, tais como: placa de reforço, placa de nervura, peças transversais da soldagem, soldagem de vigas de caixa, etc. Suas principais vantagens são:

1, Reduzir a intensidade do trabalho e melhorar o ambiente de trabalho;

2, Para melhorar a eficiência do trabalho, é 1,5 vezes a soldagem manual;

3, Evitar a má qualidade da costura de solda causada por fatores humanos, a taxa de defeito da soldagem manual é de cerca de 20%, e o trator de soldagem automática não produzirá taxa de defeito de soldagem devido à soldagem artificial. Portanto, seu benefício abrangente é quase 200% maior do que o da soldagem manual;

4, Alto grau de automação para garantir a estabilidade da qualidade da soldagem;

5, Operação simples e conveniente, não precisa de trabalhadores técnicos muito qualificados.

Características do produto

1, WQ-III é um dispositivo de soldagem automática oscilante, uma soldagem pode obter uma solda mais ampla.

2, A velocidade de oscilação, a faixa de oscilação, a posição central e o tempo de permanência esquerda e direita podem ser ajustados, adequados para várias especificações da solda.

3, Tamanho pequeno, peso leve, fácil de instalar e mover, trabalhadores não qualificados também podem realizar a soldagem.

4, O ímã permanente é instalado para evitar a desconexão da linha de soldagem durante a soldagem.

Ambiente de aplicação

Adequado para soldagem de tubos de várias estruturas de aço.

Principais componentes

Componentes: dispositivo de oscilação da pistola de soldagem, controle deslizante, punho da pistola de soldagem, caixa de controle, painel de controle e outros acessórios:

1, Dispositivo de oscilação: usado para acionar a pistola de soldagem para soldagem de pêndulo oscilante

2. Parte de acionamento: o dispositivo de acionamento do carrinho é composto por quatro rodas magnéticas, engrenagens helicoidais, correntes e rodas dentadas

3, Parte do controle deslizante: usada para ajustar a posição da pistola de soldagem, você pode ajustar a posição antes e depois da soldagem.

4, Fixador da pistola de soldagem: dispositivo de fixação da pistola de soldagem, ele pode ajustar o ângulo da pistola de soldagem.

5, caixa de controle: Todos os movimentos do trator podem ser ajustados. Para obter detalhes, consulte o método de operação do painel de controle

Introdução do painel de controle

1, Botão para ajustar a corrente e a tensão: Gire o botão no sentido horário para aumentar o valor (O trator possui dois plugues de alimentação de 3P e 8P, ao usar o plugue 3P, o botão de ajuste de corrente e tensão é inválido e, em seguida, a corrente e a tensão do alimentador de arame devem ser ajustadas; O botão de controle de corrente e tensão é eficaz ao usar o plugue 8P);

2, Botão de seleção para soldagem/não soldagem: o botão deve estar na posição de soldagem para soldar;

3, Alimentação pontual: dispositivo de alimentação de arame manual;

4, Interruptor de marcha: controle a marcha e a parada do carro, se o interruptor "soldagem/não soldagem" for colocado na posição "não soldagem", abra o interruptor de marcha, o trator apenas marcha sem soldar;

5, Ajuste da velocidade de marcha: o botão de ajuste da velocidade de marcha do trator. Recomenda-se ajustar a velocidade de marcha do trator após ligar o interruptor de marcha;

6, Escolha da direção de marcha: escolha marchar para a esquerda ou para a direita;

7, Interruptor de alimentação e luz indicadora: a luz indicadora acende após a energização;

8, Parte de controle de oscilação: pode ajustar a velocidade de oscilação, a faixa de oscilação, o tempo de permanência esquerda e direita, a posição central e o modo de oscilação;

Parâmetros do produto

Itens			Parâmetro	Observação
Trator	Fonte de energia	AC 220V
		Tamanho	240×330×310 mm	L×C×A
		Peso	16 Kg	Incluindo balancim
		Modo de movimento	Tração nas quatro rodas	Roda magnética
		Velocidade de marcha	0∼700mm/min
Controle	Motor de oscilação	DC24V 18RPM
		Faixa ajustável da pistola de soldagem	Para cima e para baixo
				Antes e depois	85mm
				Faixa de ajuste do ângulo de operação	360°
				Faixa de ajuste do ângulo de transporte	0°
		Função de operação	Modo de oscilação
				Velocidade de oscilação	0-10RPM (Mostrar com escala)
				Escopo de oscilação	0-±10° (Mostrar com escala)
				Ajuste do tempo de permanência esquerda e direita	0-2S (Mostrar com escala)
				Faixa central de movimento	0-±8°
				Alimentação de arame por polegada
				Marcha inicia/para
				Controle de corrente/tensão de soldagem
				Escolha da direção de marcha
				Regulagem da velocidade de marcha	0∼1000mm/min (Mostrar com escala)
				Opções de soldagem/não soldagem

Instalação e lista de embalagem

A. Preparação para soldagem

1, As ferramentas necessárias para soldagem são máquinas de solda e dispositivos de alimentação de arame;

2, Cabos de controle especiais (AC 220V) são necessários. Diferentes fontes de alimentação de soldagem exigem cabos diferentes;

3, Tanques de CO2 para soldagem são necessários;

4, Tocha de soldagem automática CO2;

5, Outras ferramentas necessárias;

B. Método de conexão do trator

1, Instale o trator e coloque-o na superfície de trabalho;

2, Instale o arame na bandeja de alimentação de arame e puxe o arame até a extremidade da tocha;

3, A extremidade da tocha é conectada ao alimentador de arame;

4, A fonte de alimentação de controle é conectada à porta 8P do painel de controle do trator;

5, O cabo de alimentação de controle é conectado a AC 220;

6, O cabo de controle especial tem quatro juntas, uma é conectada à fonte de alimentação de 220V, a outra é conectada ao carro de soldagem e as outras duas são respectivamente máquina de solda e máquina de transferência de arame.

C. Lista de embalagem
Nome das peças	Quantidade	Unidade	Observação
Trator de soldagem de marcha	1	Conjunto
Nariz oscilante	1	Conjunto
Linha de energia	1	Pcs	Cerca de 10-15 m
Cabo de sinal da tocha de soldagem	1	Pcs	Cerca de 0,5 m
Linha de sinal de oscilação	1	Pcs	Cerca de 0,5 m
Especificação	1	Pcs
Ferramenta hexagonal interna	1	Conjunto

Fotos do produto

A Wincoo Engineering Co., Ltd (WINCOO) está empenhada em fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C em fabricação de tubos, construção de tanques, construção de dutos, linhas de produção industrial, projetos de energia limpa e outras áreas industriais.

Nossos Serviços e Força
Temos a capacidade de fornecer soluções viáveis para apoiar os clientes a serem premiados com um tempo de execução do projeto mais curto, menos custo de horas-homem e uma construção/fabricação com maior eficiência e melhor qualidade durante a fase de licitação do projeto.

Com base na disponibilidade de espaço da instalação/local do cliente, somos capazes de estudar/projetar e apresentar configurações correspondentes no cronograma, qualidade, custo e produtividade do projeto para garantir que o ritmo de produção esteja de acordo com os requisitos do projeto.

Para apoiar a execução do projeto, estamos sempre prontos para trabalhar como bombeiro para fornecer suprimentos imediatos de materiais do projeto, desde diferentes consumíveis, ferramentas, equipamentos/máquinas até mercadorias especiais. Com flexibilidade, também temos o prazer de atuar como agente de compras na China para buscar os recursos de fornecimento necessários.
