Name: Máquina de corte de plasma e chama para tubos de aço
Brand: Wincoo Engineering Co., Ltd.
SKU: FPWC-III
Price: 6.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Jiangsu, China

Marca: WINCOO

Número do modelo: FPWC-III

Termos de pagamento e envio

Preço: $12,321.00/sets 1-19 sets

Detalhes da embalagem: Pacote de exportação

Habilidade da fonte: 3000 conjuntos por mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:

Dimensões:	507460800 mm	Tipo de motor:	Servo motor
Condição:	Novos	Voltagem:	AC220±10v 50 Hz
Potência nominal:	600 W	Dimensão ((LWH):	507460800 mm
Peso (kg):	10 kg	Anos:	2022
Garantia:	1 ano	Principais pontos de venda:	Alta produtividade
Indústrias aplicáveis:	Fabricação, Construção	Localização da sala de exposição:	Nenhum
Tipo de comercialização:	Novo produto 2020	Relatório de ensaio da máquina:	Fornecido
Inspecção de saída por vídeo:	Fornecido	Garantia dos componentes principais:	1 ano
Componentes essenciais:	Motor	Nome do produto:	Máquinas de corte de plasma e de chama de tubos
Aplicação:	construção da tubulação	Materiais de corte:	Aço carbono de aço inoxidável do metal
Modo de corte:	Corte de chama do plasma Cutting+	Sistema de controlo:	Controlador CNC

Dimensões:	507460800 mm
Tipo de motor:	Servo motor
Condição:	Novos
Voltagem:	AC220±10v 50 Hz
Potência nominal:	600 W
Dimensão ((LWH):	507460800 mm
Peso (kg):	10 kg
Anos:	2022
Garantia:	1 ano
Principais pontos de venda:	Alta produtividade
Indústrias aplicáveis:	Fabricação, Construção
Localização da sala de exposição:	Nenhum
Tipo de comercialização:	Novo produto 2020
Relatório de ensaio da máquina:	Fornecido
Inspecção de saída por vídeo:	Fornecido
Garantia dos componentes principais:	1 ano
Componentes essenciais:	Motor
Nome do produto:	Máquinas de corte de plasma e de chama de tubos
Aplicação:	construção da tubulação
Materiais de corte:	Aço carbono de aço inoxidável do metal
Modo de corte:	Corte de chama do plasma Cutting+
Sistema de controlo:	Controlador CNC

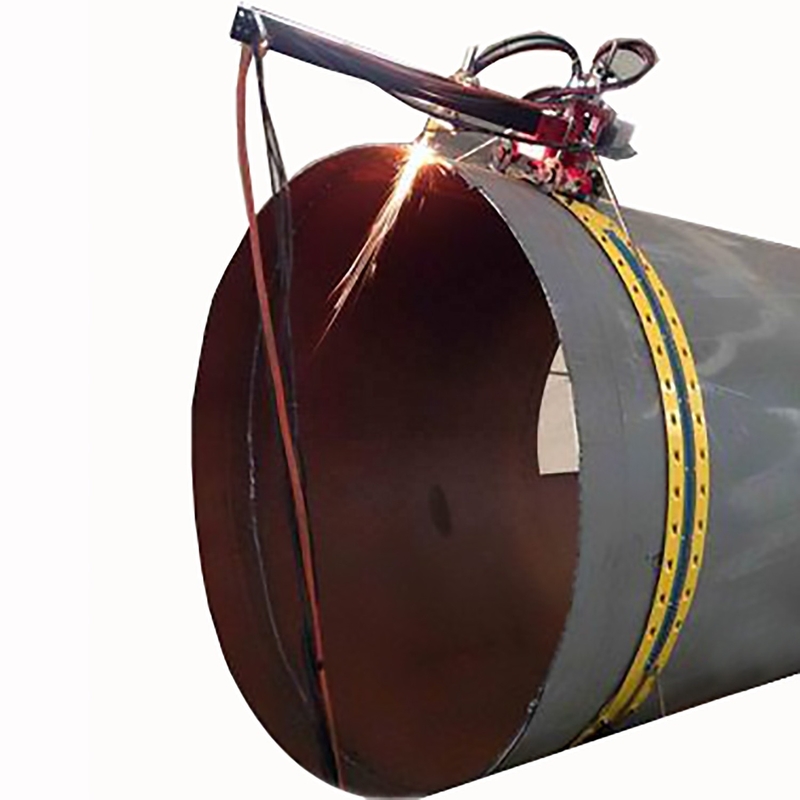

Máquina de corte de plasma e chama para tubos de aço

WINCOO ENGINEERING CO., LTD.

A máquina de corte se arrasta por tubos e envia informações de localização de alta precisão para o sistema de controle, seguindo então imediatamente a linha de corte.Este método de corte é totalmente diferente do método tradicional de corte de linha de intersecção de tubos em grande escala.

A máquina única de corte de perfis portátil e em convexo pode ser utilizada na fábrica e no local, quase adequada para todos os tubos com
A sua precisão de corte pode chegar a 1 mm com programa embutido e interface de entrada parametrizada.,O programa pode ser atualizado.

Não há necessidade de importar CAD, interface de entrada parametrizada, uma pessoa poderia operá-lo, bases de modelo completo, fornecendo serviço personalizado modelo.

Quadro principal

1- caixa de linhas2- caixa de sensores
3- Parte da base da máquina
4- Braço de eixo único
5- Grampos para tochas

Caixa de controlo

1- Máscara protetora

2- Caixa de controlo
3- Painel de controlo
4- Filtro de ar

Cadeia antiderrapagem

1- Cadeia antiderrapante

2- União da cadeia
3 - Pinhas planas

Trilha orbital

Da direita para a esquerda:

STG1, STG2, STG3, STG4, STG5, STG6

Conector de garras

1- Furo

2- Gancho
3- Ferradura hexagonal longa

Parâmetro do produto
Quadro 1. Lectótipo do equipamento
Tipo	Modelo	Software	Diâmetro do tubo	Ajuste horizontal
Máquina simplificada	TP1-JH	01/07	< 320 mm	200 mm
Máquina básica	TP1-JB			< 680 mm	400 mm
Máquina padrão	TP1-BZ			< 1020 mm	600 mm
Máquina R clássica	TP1-R80B	01/02/03/05/06/07/08	< 1800 mm	800 mm
Máquina X clássica	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	< 3000 mm	800 mm
Máquina de ligação	TP1-PSK	07	320-1420 mm	200 mm

Trilha orbital
Quadro 2. Detalhes da órbita da máquina de corte
- Não, não.	Modelo	Comprimento/m	Distância ajustável/m	Garra com faixa de regulação posterior contributiva
1	STG1	0.98	0.54 a 0.71	0.68 a 0.86
2	STG2	1.23	0.79 a 0.96	0.93 ~ 1.14
3	STG3	1.38	0.91 ~ 1.16	1.06~1.30
4	STG4	1.72	1.16 a 1.45	1.30 a 1.60
5	STG5	1.90	1.46 a 1.63	1.60 a 1.81
6	STG6	2.50	2.06~2.23	2.20 a 2.41

Quadro 3.Opção de correspondência de órbita
- Não, não.	OD/mm do tubo	Órbitas sugeridas
1	320 a 400	STG3
2	400-495	STG4
3	495-550	STG5
4	550-680	GST1+ GST3
5	630-770	GST1+ GST4
6	730-830	STG1+ STG 5
7	810-915	STG2+ STG 5
8	915 a 1020	STG1+ STG 6
9	1000 a 1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120-1250	STG4+ STG 6
12	1219-1310	STG5+ STG 6
13	1270-1480	STG3+ STG 4+ STG 5
14	1410-1500	STG6+ STG 6
15	1450-1595	STG2+ STG 5+ STG 6
16	1520-1675	STG6+ STG 6+ STG 1

Quadro 4. Caixa de controlo
Exibição	111 mm × 62 mmLCD
Botão Não.	20 pcs
Protecção contra desligamento	10 anos
Temperatura de funcionamento	-10°C ∙ +55°C
Voltagem	220 V AC
Potência	600 W
Peso do kit principal	5 kg
Tamanho	400 ((L) × 200 ((W) × 200 ((H) mm

Vantagens do produto

1, Inovação teórica

A tecnologia de sensores é usada para realizar o controle da trajetória.Envia informações de posição em tempo real de alta precisão para o sistema de controloEste método de controlo é completamente diferente do corte linear tradicional de tubos de banco.

2, Inovação estrutural

É a primeira vez que se propõe uma solução completa de corte no local da linha de intersecção dos gasodutos.

método de corte ao redor do tubo, o volume e o peso podem ser significativamente reduzidos, que é fácil de transportar para o local, não ocupa os recursos da oficina,e pode realizar o layout flexível da linha de produção.

Fotos do produto

Wincoo Engineering Co., Ltd (WINCOO) está envolvida em fornecer as soluções/equipamentos mais adequados para clientes, fabricantes, empresas EPC/C na fabricação de tubos, construção de tanques,Construção de gasodutos, linhas de produção industriais, projeto de energia limpa e outros campos industriais.

Nossos Serviços e Força
Temos a capacidade de fornecer soluções viáveis para apoiar os clientes a serem premiados com um tempo de execução de projeto mais curto,Menos custos de horas-homem e método de construção/fabricação mais eficiente e melhor qualidade durante a fase de licitação do projeto.

Com base na disponibilidade de instalações/espaços do local do cliente, somos capazes de estudar/projetar e apresentar configurações correspondentes ao cronograma do projeto, qualidade,custo e produtividade para garantir que o ritmo de produção esteja em conformidade com as exigências do projeto.

Para apoiar a execução do projeto, estamos sempre prontos para trabalhar como bombeiros para fornecer rapidamente materiais para o projeto, desde diferentes consumíveis, ferramentas, equipamentos / máquinas até mercadorias especiais.Com flexibilidade, também estamos felizes em atuar como agente de compras na China para procurar os recursos de fornecimento necessários.
