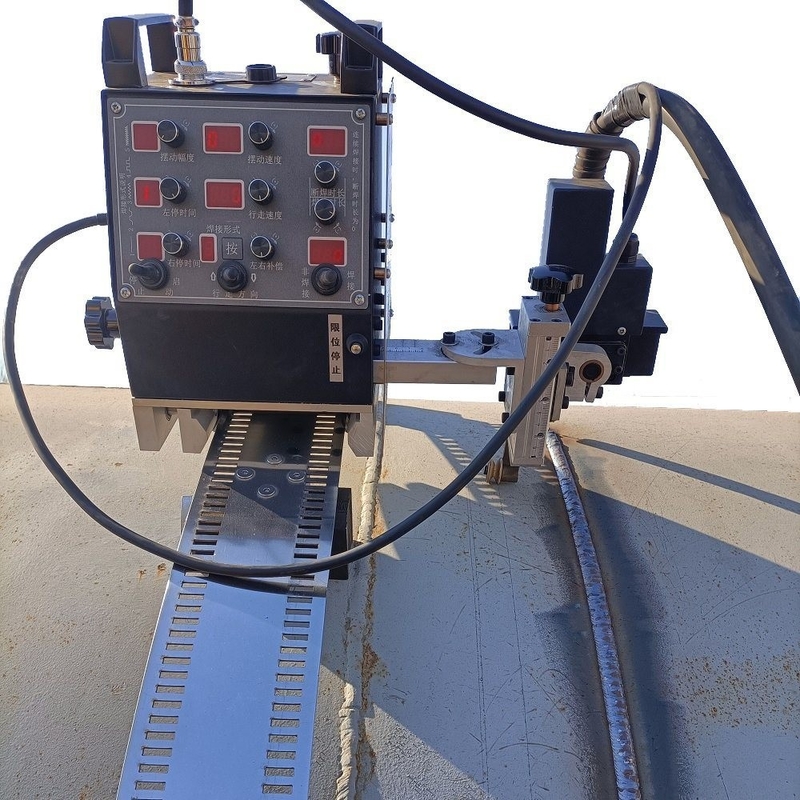

Wincoo WHL-III Ferrovias Direitas e Ferrovias Flexíveis Pode Máquina de Soldadura de Costura Vertical

Um soldador de trilhos retos ou flexíveis simples, barato e fácil de usar para soldagem de tanques.

Esta máquina possui os seguintes recursos:

I. Recursos de soldagem do produto

1, Equipado com 5 tipos de técnicas de manuseio de soldagem, simulação perfeita do manuseio manual, aparência uniforme da costura de solda, mais rápido e estável.

2, Ajuste de faixa de largura de solda de 0-30mm, pode se adaptar a todos os tipos de chapas finas e soldagem de chapas grossas.

3, Ajuste de faixa de largura de solda de 0-30mm, pode se adaptar a todos os tipos de chapas finas e soldagem de chapas grossas.

4, A máquina pode realizar todos os tipos de soldagem descontínua à distância, o comprimento e a velocidade podem ser ajustados à vontade.

5, A máquina pode demonstrar a trajetória de soldagem sem ignição, conveniente e intuitiva.

6, O painel de controle é totalmente digital, fácil de ajustar e registrar dados, com função de memória, recuperação automática dos últimos dados no próximo uso.

7, Parada automática após a soldagem, o contato de parada limitada é definido nas duas direções de funcionamento da máquina, o ponto de contato é colocado no final da solda com antecedência, parada automática no ponto para evitar a supersoldagem.

II. Recursos projetados do produto

1, A pista deslizante da máquina adota a pista linear especialmente usada para máquinas-ferramentas avançadas, que tem operação sem folga, funcionamento suave, sem atolamento, sem deformação e maior integridade da máquina.

2, Todas as direções da máquina são ajustadas por passo de rosca de alta precisão, mais rápido, mais estável e mais preciso.

3, Todas as peças são processadas por máquinas-ferramentas CNC avançadas, o que melhora muito a precisão e a durabilidade.

4, Todo o processo de pulverização em alta temperatura + oxidação do alumínio, de modo que a aparência geral da máquina atinja um nível superior.

5, Equipado com pistola de soldagem robótica especial, a qualidade da soldagem é melhor e mais estável.

III. Recursos gerais de uso do produto

1, A máquina é de design integrado, fácil de usar, ao mesmo tempo que reduz todos os tipos de linhas de controle externas desordenadas, evita efetivamente danos à linha e ao controle, torna o ambiente de trabalho mais conciso.

2, O assento magnético alongado na pista reduz o peso e o número de interruptores com a mesma força de sucção, tornando-o fácil de instalar, mesmo para uma mulher.

3, O design da placa de conexão especial para a extremidade da pista é notável. O parafuso é usado na direção para frente, que pode conectar duas ou mais pistas em um todo maior. O uso reverso do parafuso pode fazer com que a pista se sobreponha de forma rápida e precisa, de modo que o comprimento do ciclo seja infinito.

4, A unidade e o controle da máquina adotam tensão AC 20V, mais seguro.

5, A pistola de soldagem profissional usada por esta máquina pode ser adaptada a diferentes juntas de pistola de soldagem, não importa se você está usando outra máquina de soldagem, pode ser usada perfeitamente.

6, A máquina vem com uma caixa de ferramentas que é uma criação original da nossa empresa. A caixa de ferramentas é fácil de usar e durável. Algumas pequenas ferramentas necessárias são armazenadas na caixa de ferramentas, o que pode reduzir o tempo para os usuários procurarem ferramentas e melhorar a eficiência do trabalho. É equipado com: fusível, bico condutor da pistola de soldagem, todos os tipos de chaves de ângulo interno quadrado, régua de caixa, bloco de notas, caneta, etc. Quando uma solda perfeita é ajustada, os parâmetros de solda, a tensão e a corrente da máquina de soldagem e vários parâmetros no painel de controle da máquina são registrados. Quando a mesma solda for encontrada na próxima vez, insira os parâmetros e copie perfeitamente a solda.

7, Flexível e conveniente de usar, não soldador pode soldar uma solda perfeita, uma pessoa pode operar mais de uma máquina ao mesmo tempo, reduzir muito os custos de mão de obra, melhorar a qualidade da solda, melhorar a eficiência do trabalho.

Parâmetro Técnico


Procedimento de Soldagem

Etapa 1: Use 6 parafusos de soquete sextavados M4X12 para instalar 3 conjuntos de assentos magnéticos na pista. Observe que a alça do ímã está na direção da cremalheira. A pista é montada. Outro conjunto de pistas pode ser sobreposto na placa de conexão final e usado indefinidamente.

Etapa 2: Monte 3 conjuntos de ímãs em 3 posições de ímã no meio da pista usando 12 parafusos de cabeça chata M6X16. Aperte.

Etapa 3: Solte a embreagem da pista, instale o robô de soldagem na pista, feche a embreagem e o host pode deslizar na pista. Solte ou feche a embreagem de caminhada, o motor principal pode funcionar normalmente quando em uso.

Etapa 4: Instale o host do robô de soldagem em uma pista a partir de uma extremidade da pista, preste atenção à embreagem de caminhada na posição aberta. A embreagem está na posição fechada quando usada.

Etapa 5: Instale a placa de pressão, a almofada plana ultrafina e o trilho macio no bloco de alumínio do ímã com 3 parafusos chatos M6X16, aperte e monte a pista. Outro conjunto de extremidades da pista pode ser inserido sob a placa de pressão para circulação infinita.

Etapa 6: Ajuste o auxiliar externo para uma altura razoável, o auxiliar externo tem deslizado na pistola de soldagem para suporte durante a soldagem, pode efetivamente evitar que a pistola de soldagem suba e desça ou trema.
