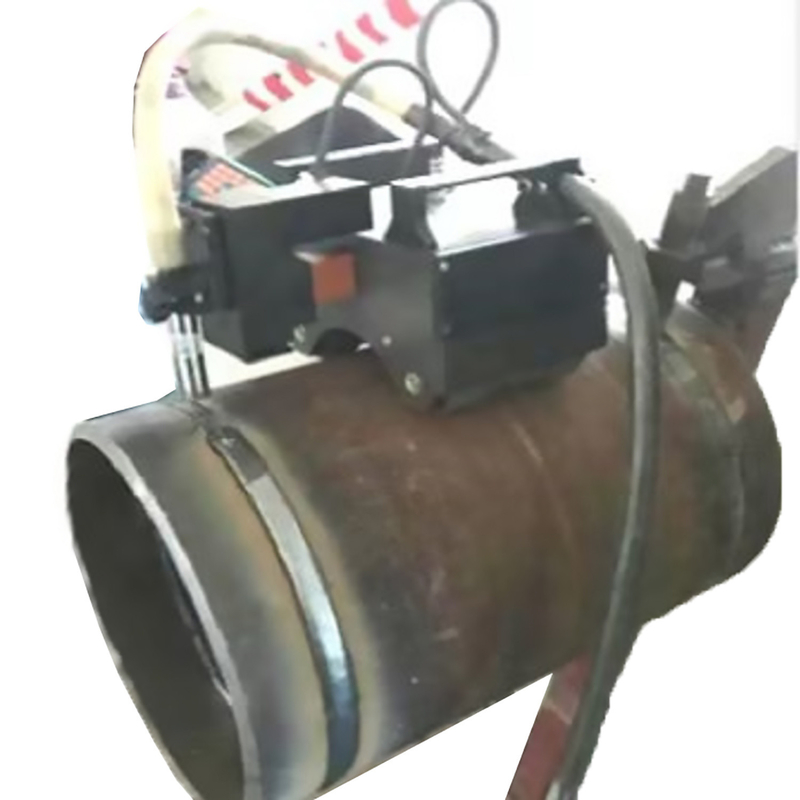

Tractor de solda orbital de tubos magnéticos WQ-III, de tipo elétrico e manual
O WQ-III é adequado para soldar paredes internas e externas de tubulações, sem necessidade de trilhos e com soldagem ao longo da superfície do arco da peça.
O tractor de soldagem automática de CO2 é amplamente utilizado em navios, pontes, locomotivas, estruturas de aço, indústria petroquímica e outras indústrias, adequado para uma variedade de estruturas de soldagem, como:placa de reforçoA sua principal vantagem é a de ser capaz de suportar os seguintes tipos de soldagem:
1Reduzir a intensidade do trabalho e melhorar o ambiente de trabalho;
2, para melhorar a eficiência de trabalho, é 1,5 vezes de soldagem manual;
3Para evitar a má qualidade da costura de soldadura causada por factores humanos, a taxa de defeito da soldadura manual é cerca de 20%, e oO tractor de soldagem automática não produz taxa de defeito de soldagem devido à soldagem artificial.
4, Alto grau de automação para garantir a estabilidade da qualidade da solda;
5, operação simples e conveniente, não precisa de trabalhadores técnicos muito qualificados.
Características do produto
1, WQ-III é dispositivo de soldagem automática swing, uma soldagem pode obter uma soldagem mais ampla.
2, A velocidade de balanço, a faixa de balanço, a posição do centro e o tempo de residência esquerdo e direito podem ser ajustados, adequados para várias especificações da solda.
3, pequeno tamanho, leve peso, fácil de instalar e mover, trabalhadores não qualificados também podem realizar a soldagem.
4, é instalado ímã permanente para evitar a desconexão da linha de solda durante a solda.
Adequado para solda de tubos de várias estruturas de aço.
Componentes: dispositivo de balanço da pistola de solda, deslizador, alça da pistola de solda, caixa de comando, painel de comando e outros acessórios:
1Dispositivo de balanço: utilizado para acionar a arma de soldagem para soldagem de balanço de pêndulo
2. Parte motriz: o dispositivo motriz do carrinho é composto por quatro rodas magnéticas, engrenagens helicoidais, cadeias e engrenagens
3, parte deslizante: usado para ajustar a posição da arma de soldagem, você pode ajustar a posição antes e depois quando a soldagem.
4, arma de soldadura: dispositivo de fixação da arma de soldadura, pode ajustar o ângulo da arma de soldadura.
5, caixa de controlo: todos os movimentos do tractor podem ser ajustados.
Introdução ao painel de controlo
1, Boto para ajustar a corrente e a tensão: Vire o botão no sentido horário para aumentar o valor (O trator tem duas tomadas de 3P e 8P, quando se utiliza a tomada de 3P,O botão de regulação de corrente e tensão é inválido, e, em seguida, a corrente e tensão do alimentador de fio deve ser ajustado; corrente e voltagem botão de controle é eficaz quando se utiliza 8P plug)
2, Ponto de selecção para soldagem/não soldagem: o ponto deve estar na posição de soldagem para soldagem
3, Ponto de alimentação: dispositivo de alimentação manual do fio
4, Interruptor de caminhada: controlar o carro andando e parando, se o interruptor "soldagem/não soldagem" é colocado na posição "não soldagem", abra o interruptor de caminhada, o tractor apenas andando sem soldagem
5, Ajuste da velocidade de marcha: o botão de ajuste da velocidade de marcha do tractor. Recomenda-se ajustar a velocidade de marcha do tractor após ligar o interruptor de marcha
6, Escolha da direcção de marcha: escolha para a esquerda ou para a direita
7, interruptor de alimentação e luz indicadora: a luz indicadora está ligada após a alimentação ser ativada
8, Parte de controle de balanço: pode ajustar a velocidade de balanço, intervalo de balanço, tempo de permanência à esquerda e à direita, posição central e modo de balanço
| Números |
Parâmetro |
Notas |
| Trator |
Fornecimento de energia |
AC 220V |
| Tamanho |
240×330×310 |
W×L×H |
| Peso |
16 kg |
Incluindo os swingers |
| Modo de deslocamento |
Motor de tração integral |
Rodas magnéticas |
| Velocidade de marcha |
0∼700 mm/min |
| Motor de balanço |
DC24V 18RPM |
| Distância ajustável da arma de soldadura |
Para cima e para baixo |
| Antes e depois |
85 mm |
| Intervalo de regulação do ângulo de funcionamento |
360° |
| Realizar o intervalo de ajuste do ângulo |
0° |
| Controle |
Função de funcionamento |
Modo de balanço |
|
| Velocidade de balanço |
0-10RPMMostrar com escala) |
| Escala de balanço |
0-±10°Mostrar com escala) |
| Ajuste do tempo de residência à esquerda e à direita |
0-2S(Mostrar com escala) |
| Intervalo central de movimento |
0-± 8° |
| Alimentação por fio de corte |
| Iniciação/parada a pé |
| Controle de corrente/voltagem de solda |
| Escolha da direcção de marcha |
| Regulação da velocidade de marcha |
0∼1000 mm/minMostrar com escala) |
| Opções de soldadura/não soldadura |
A. Preparação para solda
1, As ferramentas necessárias para a solda são máquinas de solda e dispositivos de alimentação de fio
2, são necessários cabos de controlo especiais (AC 220V).
3, são necessários tanques de CO2 para solda
4, CO2 tocha de solda automática
5Outras ferramentas necessárias
B. Método de ligação do tractor
1Instalar o tractor e colocá-lo na superfície de trabalho
2, Instale o fio na bandeja de alimentação do fio e puxe o fio para a extremidade da tocha
3, A extremidade da tocha está ligada ao alimentador de fio
4, A fonte de alimentação de controlo está ligada à porta 8P do painel de controlo do tractor
5O cabo de alimentação do comando está ligado ao AC 220
6, O cabo de controle especial tem quatro juntas, uma está ligada à fonte de alimentação 220V, o outro está ligado ao carro de soldagem e os outros dois são, respectivamente, máquina de soldagem e máquina de transferência de fio.
C. Lista de embalagens
| Nome das peças |
Quantidade |
Unidade |
Notas |
| Tractor de solda a pé |
1 |
Conjunto |
|
| A balançar. nariz |
1 |
Conjunto |
|
| Linha eléctrica |
1 |
Peças |
Cerca de 10 a 15 metros. |
| Cable de sinal de tocha de solda |
1 |
Peças |
Cerca de 0,5 m. |
| Linha de sinal de balanço |
1 |
Peças |
Cerca de 0,5 m. |
| Especificações |
1 |
Peças |
|
| Ferramenta hexagonal interna |
1 |
Conjunto |
|
D. Prodcut Pictures
