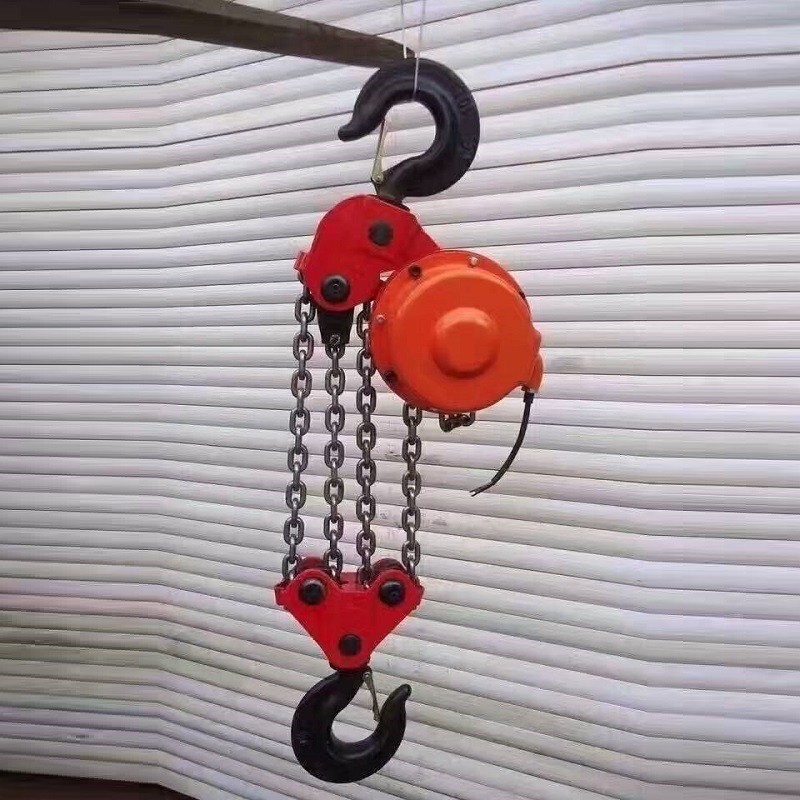

Elevador Elétrico Simples Personalizado 2 Cachoeiras de Cadeia Para Construção de Tanques

Detalhes do produto

Certificação: CE, ISO9001:2000

Termos de pagamento e envio

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Elevador de elevação elétrico simples, Elevador elétrico personalizado, Elevador de cadeia elétrica personalizado


Modelo N.O.:	HKEH-III	Altura máxima de elevação:	10 m
Caídas de cadeia:	2	Condição:	Novos
Cores:	Vermelho	Palavras-chave:	Grua elétrica
Pacote de transporte:	Pacote de exportação	Especificações:	90-124 kg
Marca comercial:	WINCOO	Origem:	China
Habilidade da fonte:	10000 peças/ano	Serviço pós-venda:	Garantia da qualidade
Garantia:	1 ano	Aplicação:	Plataforma de levantamento
Tipo:	Grua elétrica	Tipo do estilingue:	Cadeia
Velocidade do elevador:	> 8 m/min	Personalização:	Disponível

Modelo N.O.:	HKEH-III
Altura máxima de elevação:	10 m
Caídas de cadeia:	2
Condição:	Novos
Cores:	Vermelho
Palavras-chave:	Grua elétrica
Pacote de transporte:	Pacote de exportação
Especificações:	90-124 kg
Marca comercial:	WINCOO
Origem:	China
Habilidade da fonte:	10000 peças/ano
Serviço pós-venda:	Garantia da qualidade
Garantia:	1 ano
Aplicação:	Plataforma de levantamento
Tipo:	Grua elétrica
Tipo do estilingue:	Cadeia
Velocidade do elevador:	> 8 m/min
Personalização:	Disponível

Elevador Elétrico Simples Personalizado 2 Cachoeiras de Cadeia Para Construção de Tanques

Os grandes tanques de armazenamento petroquímico são geralmente construídos por elevação e inversão.e há muitos tipos de processos específicos e equipamentos de apoio.
Este trabalho apresenta principalmente a utilização do método de inversão de elevação de grupos de elevadores elétricos na fabricação de grandes reservatórios de armazenamento, utilizando um novo tipo de elevador elétrico como equipamento de elevação,e adicionando um circuito de ajuste fino no sistema de controlo. O sistema tem as vantagens de elevação suave, boa sincronização, velocidade de construção rápida, baixo custo de equipamento, alta eficiência, boa segurança função de auto-bloqueio,fácil controlo de qualidade de instalação e assim por dianteNa construção de grandes reservatórios de armazenamento, este método de construção tem uma elevada popularização e valor de aplicação.

Parâmetros de elevação de cadeia elétrica de baixa velocidade

Capacidade de elevação nominal	10 toneladas
Velocidade de elevação	00,09 min/metro
Altura de elevação	4m-8m
Modelo de motor	YHPE-500
Potência do motor	500 W
Velocidade do motor	1380R/Min
tensão	380 V
Modelo de elevador	HS10
Peso total	90-124 kg

Método de elevação elétrica de reversão do reservatório de elevação
N conjuntos de elevadores elétricos de cadeia 5T-3M são utilizados no tanque de armazenamento.A viagem máxima do elevador de cadeia elétrica é de 3 metros (o comprimento pode ser personalizado).
Primeiro, fazer a primeira placa de círculo superior do tanque na placa inferior, instalar o anel de expansão na primeira placa de círculo,a superfície inferior do anel de expansão é de cerca de 200 mm da borda inferior da primeira placa circularInstalar colunas de elevação a 400 mm da parede interna do reservatório,e organizar N colunas de elevação uniformemente em torno da circunferência interna da parede do tanque. Utilize duas hastes de tração para fazer um suporte de apoio diagonal de oito figuras entre a extremidade superior da coluna e a placa inferior do tanque,e, em seguida, puxar as duas colunas de elevação adjacentes juntos com hastes de puxar para formar um círculo inteiro. Soldar uma orelha de elevação no anel de expansão correspondente da coluna de elevação. Soldar um bloco de parada na parede do tanque na extremidade superior do anel de expansão para bloquear o anel de expansão,pendurar a cadeia elétrica na coluna de elevação no topo do cabo de elevação, o gancho da elevação elétrica é enganchado no cabo de elevação do anel de expansão, instalar toda a elevação elétrica, por sua vez,Conectar o cabo de alimentação de toda a elevação elétrica à mesa de controlo total, a tabela de controle total pode controlar separadamente cada elevador elétrico, também pode ser unificado controle síncrono centralizado de todos os cabos elétricos, ligar a fonte de alimentação total,e depois pre-apertar cada capô elétrico, verifique se a força de todos os cabos elétricos é uniforme, verifique se todos os pontos de elevação são normais, se tudo estiver normal, ele pode ser levantado.O total do console é ajustado para controle centralizado, e o botão de elevação geral está ligado, de modo que todos os cabos elétricos vão subir juntos.A consola total deve ser convertida para um comando separado., os cabos elétricos soltos são novamente pré-apertados e, em seguida, o elevador total, até que a elevação seja elevada para a altura especificada e, finalmente, a altura do elevador é ajustada por ajuste separado,e depois o tabuleiro de coaming, Após soldar a costura vertical e soldar o bloco de travagem, baixar toda a elevação elétrica como um todo, de modo que a primeira placa circular cai de volta para a segunda placa circular na circunferência,para que o levantamento global da primeira placa circular seja concluídoApós a soldagem do anel, soltar o anel de expansão e baixar o anel de expansão inteiro com o elevador elétrico até à altura especificada da segunda placa de anel.e depois prepare-se para o próximo elevador..

Componente principal

1 Motor	8 Pin Bush	15 Peça de engrenagem	22 Arcos de aço	29 Prateleira de gancho
2 Engrenagens de pin	9 Colar de rolamento	16 Engrenagem de enrolamento	23 Roda de guia	30 Polia
3 Casas de rodas de alfinete	10 Colar de rolamento	17 Macroaxis	24 Raio	31 Eixo de poleia
4 Engrenagem cicloidal	11 Feixe de gancho para cima	18 Fascia lateral	25 Escudo de Anel	32 Pinhas de rolos
5 Anel de separação	12 Gancho de elevação	19 Habitação	26 Cadeia de elevação	33 Escudo de anel
6 A posição excêntrica	13 Levantando a roda da cadeia	20 Eixo menor	27 Baffle	34 Feixe de gancho
7 Pincel de dobradiça	14 Bastão de proteção	21 Rolha de alfinete	28 Chave de elevação	35 Chain Stopper Plate
