70 ton Capacity Pipelayer
, Pipeline Construction Pipelayer
, 70 ton Pipelayer
Venda de tubuladores de elevação de braços laterais de construção de tubulações de capacidade de 70 toneladas
Descrição do produto
Como um especialista em fabricação de equipamentos de construção de tubulações na China, nossa empresa pode fornecer uma variedade de tubulação que varia de 25 toneladas a 90 toneladas.O condutor da nossa empresa no projeto de segurança e confiabilidade, excelente desempenho, fácil de operar como o objetivo.Esta série de equipamentos pode operar em ambiente de poeira pesada, bem como chuva, neve, nevoeiro e outros climas.estrutura compacta, fácil de despachar, transferir e transportar, e adaptado ao local de construção e às operações rodoviárias em geral.
Parâmetro do produto
| Modelo |
HGY20 |
HGY40 |
HGY70 |
HGY90 |
| Max.capacidade de elevação |
25 t |
45.7t |
70 t |
90 t |
| Capacidade de elevação nominal |
21.25t |
38.25t |
59.5t |
76.5t |
| Peso de funcionamento (aprox.) |
22 t |
35 t |
49 t |
55 t |
| Dimensão do contorno de embarque para o equipamento principal ((L*W*H) |
4150 × 3050 × 3250 (mm) |
4855 × 3384 × 3270 (mm) |
5630 × 3400 × 3540 (mm) |
5630 × 3436 × 3540 (mm) |
| Peso de embarque do equipamento principal |
21.5t |
26 t |
37.5t |
38.9t |
| Pressão média do solo |
76.4KPa |
85.2KPa |
87.3KPa |
86.6KPa |
| Limite mínimo do solo |
480 mm |
490 mm |
550 mm |
550 mm |
| Max. graduabilidade |
25° |
25° |
25° |
25° |
| Ambiente aplicável |
-50oC ~ + 65oC |
-50oC ~ + 65oC |
-50oC ~ + 65oC |
-50oC ~ + 65oC |
| Motor |
Modelo |
SHANGCHAI SV11CB |
CUMMINS NT855-C280 |
CUMMINS NT855-C280 |
CUMMINS NT855-C280 |
| Potência nominal |
120 kW |
169 kW |
239KW |
257KW1850 rpm |
| Velocidade de rotação nominal |
1850 rpm |
2000 rpm |
2000 rpm |
2000 rpm |
| Sistema de caminhada |
Modo de funcionamento |
Joystick |
Joystick |
Joystick |
Joystick |
| Velocidade teórica |
Para a frente (versão 2) |
3.29/5.28 km/h |
3.6/6.6 km/h |
3.6/6.6 km/h |
3.6/6.6 km/h |
| Para trás (versão 2) |
4.28/7.59 km/h |
4.3/7,7 km/h |
4.4/7,8 km/h |
4.4/7,8 km/h |
| Comprimento da via no solo |
2635 mm |
3050 mm |
3620 mm |
3620 mm |
| Largura do carril |
560 mm |
660 mm |
760 mm |
760 mm |
| Número de rolos de trilho |
7×2 |
7×2 |
9×2 |
9×2 |
| Sistema de guindaste |
Formulário do intervalo |
O formulário de luffing de corda de arame |
O formulário de luffing de corda de arame |
O formulário de luffing de corda de arame |
O formulário de luffing de corda de arame |
| Modo de funcionamento |
Manobra de comando hidráulico |
Manobra de comando hidráulico |
Manobra de comando hidráulico |
Manobra de comando hidráulico |
| ligação de guindaste |
O comprimento da ligação do guindaste |
6000 mm |
7500/8500 mm |
7600/8600 mm |
8600/9600 mm |
| Altura máxima de elevação |
4909 mm |
6100/7050 mm |
6100/7050 mm |
7050/9600 mm |
| Ângulo de rolagem da ligação do guindaste |
0° a 85° |
0~86° |
0~86° |
0~86° |
| Velocidade do gancho ((seis a oito vezes) |
0 ~ 12,0 m/min |
0~6,2 m/min |
0 ~ 7,0 m/min |
0 ~ 7,0 m/min |
| Tempo de elevação ((quatro a cinco vezes) |
25s |
20 anos |
32s |
40 anos |
Características do produto
Optimização da segurança dos equipamentos
1. Chassi especial para tubulação de alta resistência com grande diâmetro
2Freio de estacionamento normalmente fechado, freio de estacionamento automático.
3Braço de elevação de estrutura de caixa de aço, força aumentada em 50%.
4Sistema de limitação de binário de funcionamento completo para garantir a segurança do levantamento.
5O sistema de elevação adota transmissão hidráulica completa, bom desempenho da transmissão.
Optimização de alta eficiência para poupança de energia
1- Montagem modular do sistema de transmissão, melhoria da eficiência.
2Controle de piloto hidráulico ou electrónico, transmissão suave, fácil operação.
3Motor nacional de emissões III, boa economia de combustível, normas ambientais.
4Cabina totalmente fechada, ar condicionado e outras configurações confortáveis.

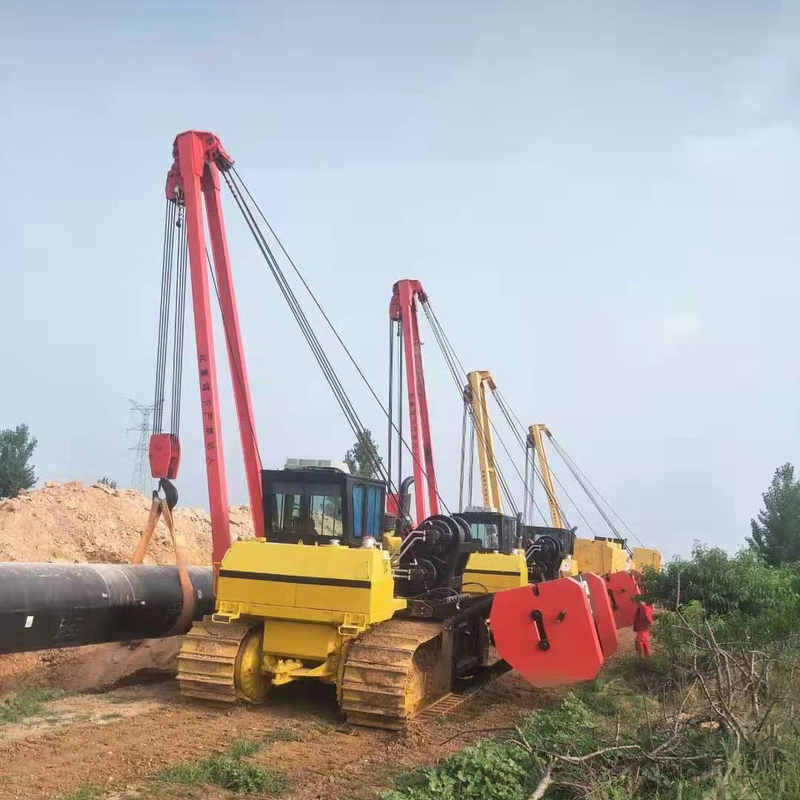

Fotos do produto
Perfil da empresa
A WINCOO Engineering Co., Ltd. dedica-se a fornecer as soluções e equipamentos mais eficazes para clientes em vários campos, incluindo fabricação de tubos, construção de tanques, construção de tubulações,linhas de produção industrial, projetos de energia limpa, e muito mais.
Os nossos serviços e conhecimentos
Excelemos em oferecer soluções práticas que permitem aos clientes alcançarem tempos de conclusão de projetos mais rápidos, custos de mão-de-obra reduzidos, melhores métodos de construção/fabricação,e melhoria da qualidade durante toda a fase de licitação do projecto.
Ao avaliar o espaço disponível das instalações/locais do cliente, podemos conceber e apresentar configurações correspondentes que garantam que o ritmo de produção esteja em conformidade com os requisitos do projeto,Mas também para atingir os objectivos de qualidade., custo e produtividade.
Estamos sempre prontos para apoiar a execução do projeto, servindo como uma fonte confiável de materiais, incluindo consumíveis, ferramentas, equipamentos/máquinas e outras mercadorias especiais.Somos flexíveis e também podemos atuar como um agente de aquisição na China para localizar os recursos de abastecimento necessários.
