Máquina de pinçação pneumática para a construção de tubulações

The pneumatic internal mouthpiece produced by our company is developed by absorbing advanced technology and experience of domestic and foreign products and combining with the construction characteristics of Chinese pipeline construction enterprises. Utilizando ar comprimido como fonte de energia, sem poluição, especialmente adequado para a construção de tubulações de água e tubulações de petróleo e gás natural com elevados requisitos de proteção ambiental.Tem as vantagens de desempenho confiável, forte adaptabilidade, ação rápida, correspondência precisa, estrutura compacta, operação simples e ajuste preciso do espaço livre.A qualidade e o desempenho dos produtos podem ser comparáveis aos produtos similares internacionais, incluindo o pneu interno do tipo de folgaBoca, pneu interno tipo sapato de cobreBoca, Pneumática interna marinhaBoca, preencher o vazio do mercado interno.

Características do produto

Componente principal do produto

Principais componentes do bocal: conjunto do bocal (Bloco de inchaço), cilindro livre, conjunto de condução, estrutura de caminhada, roda de caminhada, conjunto de travões, depósito de gás, quadro da gaiola dianteira, joystick (tubo de gás), conjunto de tracção de gás, etc.,com uma potência de saída superior a 50 W,Veja a imagem abaixo.

7Nozes ajustáveis

10, Conjunto de travões

13,Roda de marcha traseira

8, conjunto da bocal

11Quadro de caminhada

9, roda dianteira

12, Conjunto de condução

Aplicação do componente principal

A.Em primeiro lugarcompressor de arestá ligado aoJoystick (caminho do gás)e o tubo de entrada de ar noQuadro da gaiola dianteiracom uma mangueira de alta pressão e uma junta rápida para atingir o objectivo de enchimento ou enchimento de ar;Joystick (caminho do gás)é então ligado ao eixo de controlo noQuadro da gaiola dianteirapor um gancho.

B. Não.OJoystick (caminho do gás)é soldado por tubo de aço oco, e a sua função:

1,Volume de gás suplementar. 2, Controle da trajectória do ar: fila da frente em ascensão, fila da frente em encolhimento, fila da frente em ascensão, fila da frente em encolhimento, abertura e fechamento de espaço livre. 3,Controlar o movimento para a frente do bocal.

C. Não.O cabo de controloé utilizado para controlar ocondução a pé, travagem, direcção para a frente e para trás.Ao caminhar, o cabo de caminhada para a frente deve ser apertado, e o freio automático será aplicado quando ele for solto para evitar velocidade excessiva ao descer.Se for necessário avançar, rapidamente apertar o cabo e rapidamente soltar o cabo para perceber o ponto de caminhada.

D. Não.OTanque de gásO sistema de armazenamento de gás é instalado na extremidade do bocal e tem a seguinte função:

E. OMontagem da bocalÉ a parte central do dispositivo de pinça, composta pelo cilindro, pelo distribuidor e por dois grupos de blocos de inchaço (garras de retenção), etc., que completam essencialmente o ajuste.

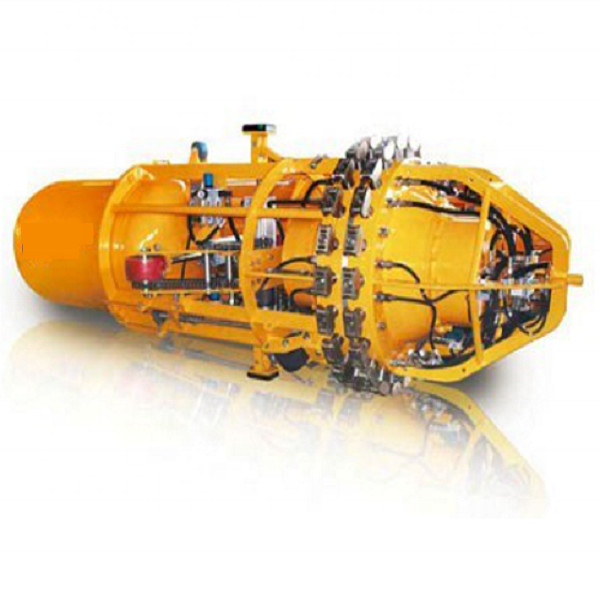

Fotos do produto
