Máquina de escoamento de tubos hidráulicos de alta velocidade em equipamento de construção de tubulações de campo

Name: Máquina de escoamento de tubos hidráulicos de alta velocidade em equipamento de construção de tubulações de campo
Brand: Wincoo Engineering Co., Ltd.
SKU: Série HGK
Price: 40,800.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: WINCOO

Certificação: CE

Número do modelo: Série HGK

Termos de pagamento e envio

Quantidade de ordem mínima: 1 conjunto

Preço: USD+24800~56800+set

Detalhes da embalagem: Pacote de exportação

Tempo de entrega: 30 dias

Termos de pagamento: L/C, D/P, T/T

Habilidade da fonte: 10 SET/MONTH

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                High Speed Hydraulic Pipe Groove Machine, Hydraulic Pipe Groove Machine


Serviço pós-venda prestado:	Engenheiros disponíveis para reparar máquinas no exterior	Garantia:	1 ano
Voltagem:	380V,110V/220V,220V/240V	Condição:	Novos
Tipo:	Tipo de tubulação	Aplicação:	Máquina de corte de tubos

Serviço pós-venda prestado:	Engenheiros disponíveis para reparar máquinas no exterior
Garantia:	1 ano
Voltagem:	380V,110V/220V,220V/240V
Condição:	Novos
Tipo:	Tipo de tubulação
Aplicação:	Máquina de corte de tubos

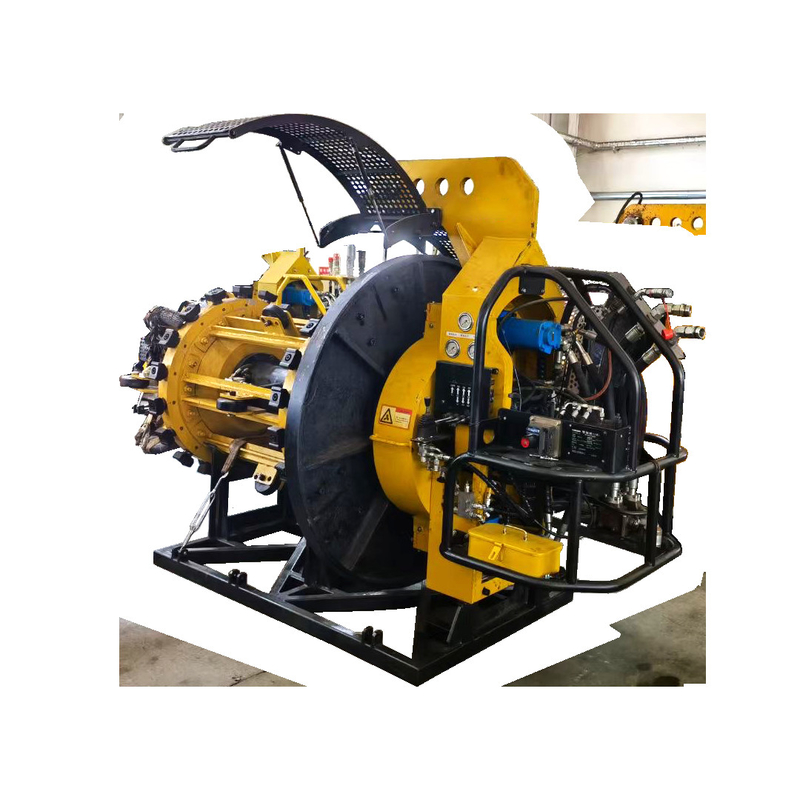

Máquina de escoamento de tubos hidráulicos de alta velocidade em equipamento de construção de tubulações de campo

A máquina de convelar é um equipamento especial de processamento de extremos de tubos para a construção de tubulações de longa distância.em vez de beveling manual para obter maior eficiênciaÉ também uma ferramenta de correspondência necessária para a soldagem interna ou a soldagem totalmente automática.
A unidade de potência do motor elétrico também é especialmente concebida para a construção de tubulações offshore, o que pode reduzir a poluição para a cabine do navio.

Máquina de escoamento de tubos hidráulicos de alta velocidade em equipamento de construção de tubulações de campo 0

Informações gerais

1, 8 "a 56" tubo de diâmetro de frente máquina pode estar disponível.

2, usinando qualquer tipo de bisel com precisão.

3, Alta velocidade de convelamento, alta eficiência e poupança de energia

4, Grande volume de corte, tempo médio de utilização para cada extremidade do tubo é de 1 a 2 min.

5, A unidade hidráulica acionada por motor diesel deve ser utilizada para a construção de tubulações em terra/A unidade hidráulica acionada por motor elétrico deve ser utilizada para a construção de tubulações no mar.

Parâmetro do produto

Modelo	HGK814	HGK2026	HGK2432	HGK3240	HGK3648	HGK4856
Tamanho do tubo (em)	8 ~ 14	20 ~ 26	24 ~ 32	32 ~ 40	36 ~ 48	48 ~ 56
Espessura do tubo (mm)	10 ~ 22	10 ~ 22	14.6 ~ 30	14.6 ~ 30	14.6 ~ 50	14.6 ~ 50
Velocidade do eixo (rpm)	0 ~ 40	0 ~ 40	0 ~ 40	0 ~ 40	0 ~ 40	0 ~ 40
Alimentação do eixo (mm/min)	0 a 10	0 a 10	0 a 10	0 a 10	0 a 10	0 a 10
Apronhas de ferramentas	2 ~ 3	3 ~ 4	4	4	4	4
Força de corte (mm)	90	90	90	90	90	90
Tipo de transmissão	Motor hidráulico ou motor elétrico
Transmissão de alimentação	Círculo hidráulico
Peso (t)	1.2	2.5	3.5	4	4.2	4.5
Dimensão (mm)	1900x800x1050	2100x950x1250	2900x1000x1450	3256x1952x1776	3459x2002x2002	3332x1972x2165
Estação de energia hidráulica	HPS133	HPS133	HPS133	HPS133	HPS133	HPS133

Características do produto

1, Adotar um sistema de transmissão flexível para combinar a usina hidráulica e o conjunto de máquinas para atender ao padrão móvel

2O sistema de condução principal adota a condução hidráulica e o mecanismo de transmissão da placa giratória de condução, que pode conquistar os impactos da carga e da onda de impacto.

3O sistema de transmissão de alimentação adota um sistema hidráulico.

4, O principal movimento de transmissão e alimentação adota um sistema de feedback de tipo fechado, possui alto volume bevel e alta eficiência.

5O sistema global adota componentes de controlo hidráulico piloto e de controlo de placas, apresenta uma automatização simples, elevada, fiavel, fácil de operar e de manter.

6O acoplador rápido de tipo limpo pode reduzir a poluição do óleo hidráulico.

7O motor diesel é montado com dispositivo de ajuste automático do acelerador, exceto trabalhos de dobragem, o motor diesel estará em situação de velocidade ociosa, poderia economizar muito energia.

8Função de compensação de temperatura do sistema, com capacidade de resposta rápida.

9O sistema hidráulico possui função de pré-aquecimento e resfriamento, que pode ser adequado para áreas muito frias ou quentes, úmidas, o que pode melhorar a eficiência do trabalho.

Componente principal do produto

Eu...Ponto técnico do conjunto de máquinas

1, boa capacidade de centralização, alta velocidade e grande expansão de força, poderia garantir estabilidade da pinça durante o corte..

2As ferramentas adotam tecnologia de imitação, podendo cortar contra a extremidade do tubo de acordo com a redondeza do tubo, garantindo a forma e precisão dos biselos.Composto lâmina barra foram adotadas que poderia terminar qualquer tipo de conchas compostas de acordo com diferentes correspondênciaVer ilustrações 9 e 10.

3, Adotar lâmina de liga de marca famosa, apresenta alta eficiência de corte e longa vida útil.

4, Adotar exclusivo inventado placa giratória de condução e alimentação de condução, formar um definido sistema de feedback mecânico e hidráulico, usar pequena bomba de fluxo de óleo, poderia oferecer corte estável,evitar o acidente da lâmina e o engarrafamento do motor.

Máquina de escoamento de tubos hidráulicos de alta velocidade em equipamento de construção de tubulações de campo 4

II. A ComissãoPonto-chave para o funcionamento

1, Levante a máquina de visualização na frente da ponta do tubo por equipamento de elevação, inserir a seção de pinça no tubo, operar tensãojoystick, colocando todos os sapatos de suporte do grampo contra o interior do tubo, certifique-se de que a seção do grampo é fixada no centro doO tubo.

2, Operar joystick de alimentação rápida, fazendo a placa giratória perto da extremidade do tubo rapidamente.em seguida, operar eixo principal girar joystick de alimentação da planta para iniciar os trabalhos convexa.

3, Após o trabalho de beveling, operar eixo principal rotear joystick placa para parar de alimentação, colocar a placa giratória girando 2 a 4 círculos em velocidade de marcha lenta para acertar a extremidade do tubo, parar rotear placa,acelerar a velocidade de rotação de retorno, e parar, soltar a secção de pinça, e passar para a próxima articulação.

III.Unidade de potência

A central de energia é constituída por motor, bomba hidráulica, tanque de óleo hidráulico, tanque de diesel, radiador, sistema de filtragem, mangueira hidráulica, painel de operação, etc. A central de energia se conecta à máquina definida por acoplamento rápido,que é fiável e fácil de operar.
