Detalhes do produto
Lugar de origem: China
Marca: WINCOO
Certificação: CE
Número do modelo: WHL-III
Termos de pagamento e envio
Quantidade de ordem mínima: 1 conjunto
Preço: USD+800~2900+set
Detalhes da embalagem: Pacote de exportação
Tempo de entrega: 10 dias
Termos de pagamento: L/C, D/P, T/T
Habilidade da fonte: 1000 conjuntos/mês
palavras-chave: |
Máquina de soldar tanques portáteis |
Serviço pós-venda prestado: |
Engenheiros disponíveis para serviços de máquinas no exterior |
Voltagem: |
380v/50hz ou personalizado |
palavras-chave: |
Máquina de soldar tanques portáteis |
Serviço pós-venda prestado: |
Engenheiros disponíveis para serviços de máquinas no exterior |
Voltagem: |
380v/50hz ou personalizado |
Trilha de trilhos retos:
Passo 1: Use 6 parafusos de tomada hexagonal M4X12 para instalar 3 conjuntos de assentos de ímãs na pista.Outro conjunto de trilhos pode ser sobreposto na placa de ligação final e usado indefinidamente.
Passo 2: Instale o robô de soldagem em uma pista a partir de uma extremidade da pista, preste atenção à embreagem de caminhada na posição aberta.

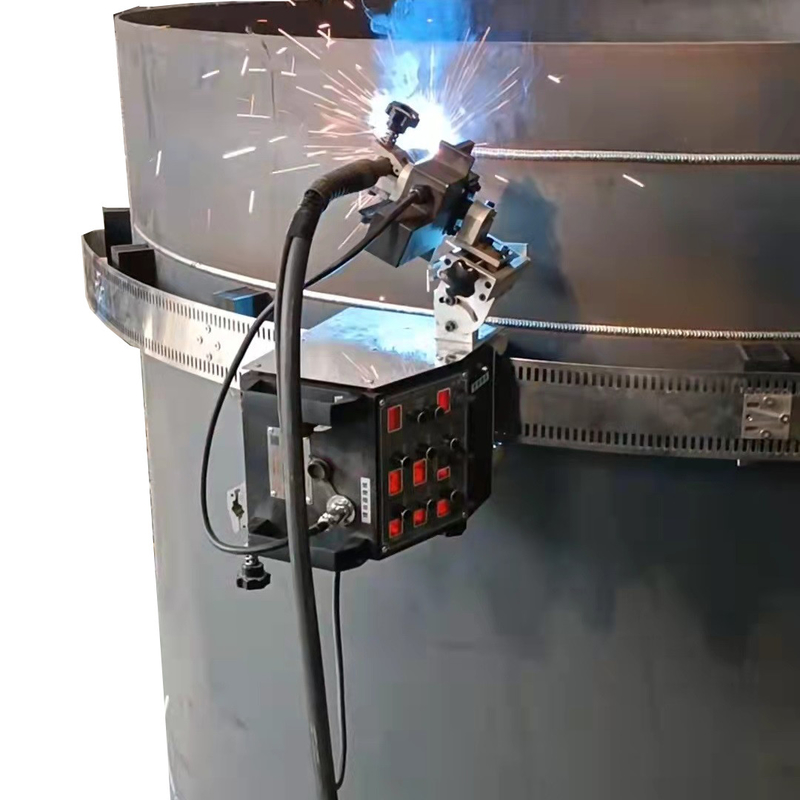

Trilhas flexíveis:
Passo 1: Montar 3 conjuntos de ímãs para 3 posições de ímãs no meio da pista usando 12 M6X16 parafusos de cabeça plana.
Passo 2: soltar a embreagem, instalar o robô de soldagem na pista, fechar a embreagem, e o hospedeiro pode deslizar na pista.O motor principal pode funcionar normalmente quando em utilização.
Passo 3: Instalar a placa de prensagem, a almofada plana ultrafina e o trilho macio no bloco de alumínio magnético com 3 parafusos planos M6X16 por turno, apertar e montar a pista.Outro conjunto de pontas pode ser inserido debaixo da placa para circulação infinita..
Passo 4: Ajustar o auxiliar externo a uma altura razoável, o auxiliar externo deslizou sobre a pistola de solda para apoiar durante a soldagem,pode efetivamente evitar a arma de soldagem alta e baixa ou agitar.
1Liga a tocha ao clipe e aperta-o.
2Instale o fio de controlo de soldagem (ponta da arma) aqui e aperte-o.
3Instalar o cabo de controlo do cabo de solda (cauda) na caixa de alimentação (esquerda), instalar o cabo de controlo do alimentador de fios na caixa de alimentação (direita) e apertá-lo.
4. Desligue os 2 fios da alça de solda do comando do alimentador de fio, parafuse ou solde a junção de conversão para a linha de comando original, coloque a fita isolante,instalar a tomada de comando do alimentador de fio na caixa de alimentação para a junção de conversãoO plugue de alimentação da caixa de alimentação está ligado à fonte de alimentação AC220V 50/60Hz para uso.
5Instale a linha de controlo do oscilador aqui e aperte-a.
6. Instale o fio de soldagem no cartão de fio, preste atenção à oscilação do balançador de fio deixe espaço suficiente de perturbação, caso contrário, afetará o fio e danificará o balançador.
7Instalar o tapete da linha de controlo do alimentador de fio e os dois furos de pressão na extremidade da alça de solda no alimentador de fio (Panasonic) e apertá-lo.
Números | Parâmetro | Notas | |
Tipo de carris retos | Tipo de trilho flexível | ||
Fonte de alimentação externa | AC 220V 50/60 Hz | Três buracos | |
Fonte de energia de funcionamento | AC 20V | Utilização de cada condutor | |
Dimensões | 245*520*280cm | 245*520*290cm | Comprimento*largura*altura |
Peso | 80,6 kg | 100,4 kg | Motor principal |
Tipo de via | Guia de movimento linear | Rodas de deslizamento flexíveis autoalinhadas | |
Modo de condução | Acionamento de engrenagens | Acionamento por broca | |
Velocidade de solda | 0~1650 mm/min | Mais rápido | |
Espessura da placa de adsorção mais fina | 3 mm | Metal magneticamente atraente | |
Faixa de regulação da arma de solda | 65 mm | Aumentarpara cima e para baixo | |
80 mm | Aumentarpara esquerda e direita | ||
+ 60° | A balançar.ângulo | ||
+ 25° | Ângulo de marcha | ||
Pára à esquerda, para à direita. | Forma balançante | ||
Função de funcionamento | 0-100 mm/min | Velocidade de balanço | |
0-2.5s | Tempo de residência à esquerda e à direita | ||
+14 mm | Largura de balanço | ||
+5 mm | Centro de indemnização |
