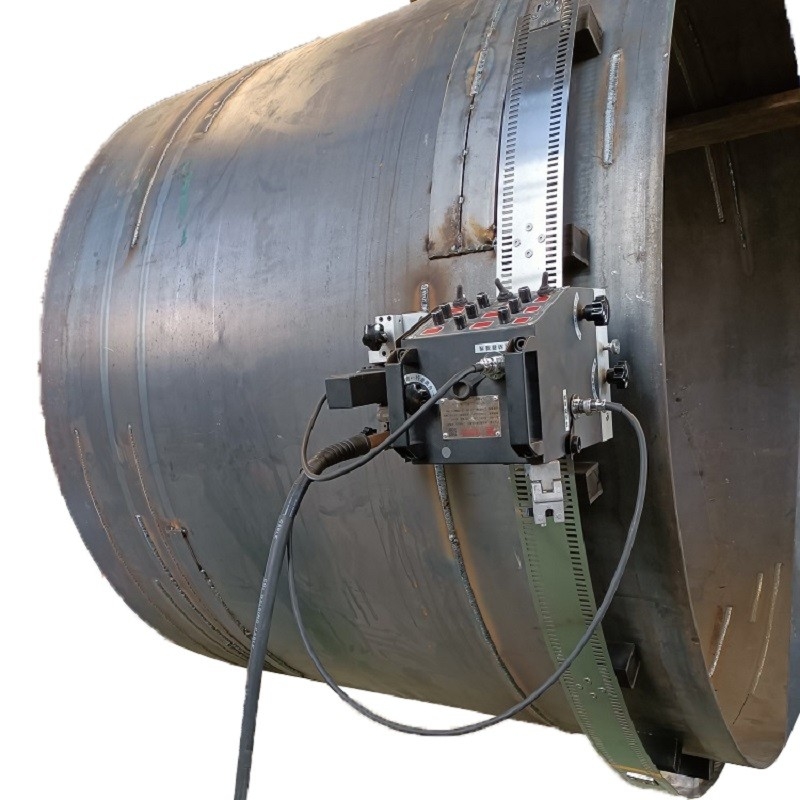

Trator de solda de tubos com trilhos flexíveis com porta-lanterna oscilante

Uma introdução detalhada do trator de soldagem de tanques

O trator de soldagem de tanques é um dispositivo automático. Ele pode obter uma costura de solda mais ampla após uma soldagem. É muito adequado para soldagem a arco, cujo diâmetro é superior a 750MM. Você pode ajustar a velocidade de oscilação, o ângulo de oscilação, a posição de deslocamento do centro e o tempo de parada à esquerda e à direita. É adequado para vários cordões. A maior velocidade é 1250mm/min em estação sem solda.

O carrinho de soldagem automático CO2 é amplamente utilizado em navios, pontes, locomotivas, estruturas de aço, petroquímica e outras indústrias. Adequado para soldagem de várias estruturas de soldagem, como reforços, nervuras, seções transversais, vigas de caixa, etc. Suas principais vantagens incluem:

1, Reduzir a intensidade do trabalho e melhorar o ambiente de trabalho;

2, Melhorar a eficiência do trabalho, 1,5 vezes a soldagem manual;

3, Evitar a má qualidade da soldagem causada por fatores humanos, a operação manual geral da taxa de defeito em cerca de 20%, e o uso do carrinho de soldagem automático não produziu taxa de defeito de soldagem, por isso seus benefícios abrangentes, do que a soldagem manual aumentou em quase 200%;

4, Alto grau de automação para garantir a estabilidade da qualidade da soldagem;

5, Trabalhadores não qualificados podem pegá-lo rapidamente;

Principais características do trator de soldagem de tanques

1), Este carrinho de soldagem é um dispositivo automático, e uma solda larga pode ser obtida por uma soldagem. Especialmente adequado para soldagem de material de arco (tubo) com raio maior que 900mm.

2), A velocidade de oscilação, o ângulo de oscilação, a posição de deslocamento do centro e o tempo de permanência à esquerda e à direita podem ser ajustados, adequados para diferentes especificações de passe de soldagem. A velocidade máxima de deslocamento do carrinho é de 1250mm/min no estado de não soldagem.

Ø Nota: O interruptor de circuito de autoproteção da máquina de solda deve ser fechado OFF ao configurar e soldar, porque o soldador com proteção a gás do carrinho de soldagem é um número de comunicação constante e a soldagem inevitavelmente deixa extremidades residuais. Se definido como ON, o carrinho de soldagem parará de se mover, mas o arco não será extinto.

3), O ímã está todo no/off controle, o que é conveniente para limpar lixo de ferro e mover o carrinho. A pista é controlada para evitar que o carrinho saia da linha de soldagem.

4), O dispositivo de arco é fornecido, e a faixa de ajuste do tempo de coleta do arco é de 0-7s.

5), O carrinho é equipado com um interruptor de parada por indução. O carrinho pode parar automaticamente após a soldagem, o que é conveniente para um trabalhador operar vários dispositivos ao mesmo tempo.

6), A instalação e desmontagem do carrinho e da pista são controladas por um dispositivo especial, que é muito conveniente de operar

7), Tamanho pequeno, peso leve, fácil de mover e instalar, trabalhadores não qualificados também podem realizar a soldagem.

Componente principal do trator de soldagem de tanques

O trator de soldagem de tanquesé composto por corpo, caixa de controle, blocos deslizantes X-Y, suporte de maçarico, roda guia e trilho reto.

1, Corpo: É o dispositivo de acionamento, que inclui motor, caixa de redução planetária, engrenagem de acionamento e roda de esteira.

2, Carcaça de controle: Para controlar o movimento do carro. Consulte o manual do painel de controle.

3, Dispositivo cruzado: Você pode usá-lo no processo de soldagem reta (como caixa de contêiner) para ajustar a posição da tocha em caso de movimentação da pista.

4, Blocos deslizantes de corte X-Y: É conveniente ajustar o maçarico para cima e para baixo ou para a esquerda e para a direita.

5, Dispositivo de oscilação: Para executar vários modelos de soldagem.

6, Suporte de maçarico: Ele pode segurar o maçarico e ajustar o ângulo do maçarico facilmente. Aviso: Não deve segurar a seção condutora, o que pode levar a curto-circuito ou choque elétrico.

7, Soquete do plugue da fonte: É o soquete do plugue do cabo elétrico externo, que está conectado ao fio terra. Este soquete é responsável por conectar o carro ao alimentador e fornecer energia para o sistema. (Existem dois ramais na extremidade do cabo, um dos quais é usado para conectar o alimentador; outro é usado para conectar a fonte.)

• Botão manual: Ele é usado para mover esta máquina. Por favor, segure-o totalmente.

• Botão manual liga-desliga e botão manual de desmontagem.

8, Trilho de correia de aço: Ele é equipado com um ímã permanente para fazer a pista absorver para funcionar para atender às diferentes necessidades de soldagem. É muito adequado para soldagem a arco, cujo diâmetro é superior a 750MM.

9, Ímã: Ímã liga-desliga forte. Se você deseja mover a pista, por favor, gire todos os interruptores do magnetron "OFF".

10, Suporte do cabo: Você pode usá-lo para transportar o cabo para reduzir a carga da máquina de oscilação.

11, Maçarico: O usuário pode escolher maçarico reto ou maçarico curvo.
