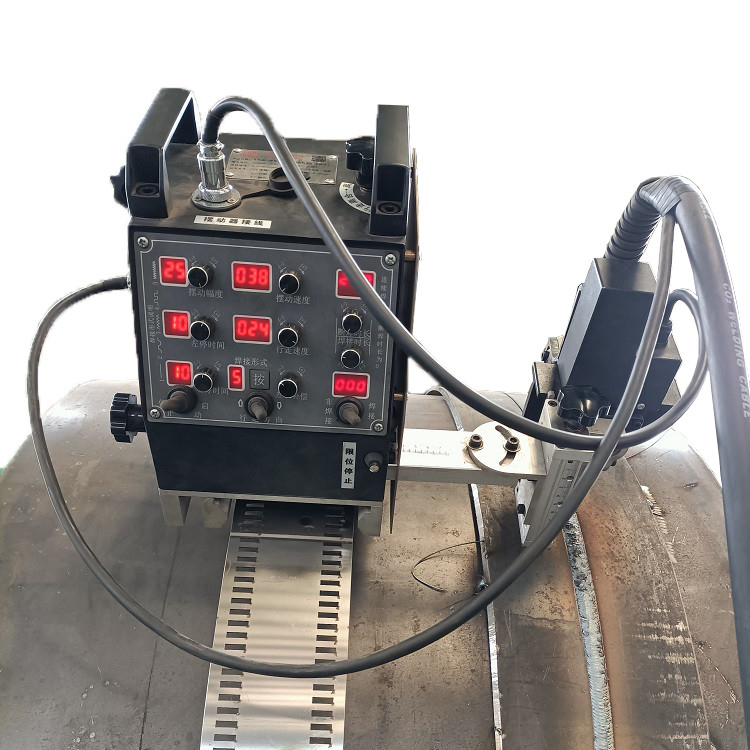

Tractor de solda de costura horizontal e vertical automático com trilhos flexíveis

Uma introdução detalhada do tractor de soldadura de tanques

O trator de soldagem de tanque é um dispositivo automático. Ele pode obter uma costura de soldagem mais larga após uma soldagem de tempo. É muito adequado para soldagem de arco, cujo diâmetro é superior a 750MM.Você pode ajustar a velocidade de balanço,ângulo de balançoA velocidade máxima é de 1250 mm/min na estação sem soldadura.

Trolley de soldagem automática de CO2 é amplamente utilizado em navios, pontes, locomotivas, estruturas de aço, petroquímica e outras indústrias.como endurecedores, costelas, secções transversais, vigas de caixa, etc. As suas principais vantagens incluem:

1Reduzir a intensidade do trabalho e melhorar o ambiente de trabalho;

2, Melhorar a eficiência de trabalho, 1,5 vezes de soldagem manual;

3, Evite a má qualidade de soldagem causada por fatores humanos, a operação manual geral da taxa defeituosa em cerca de 20%,e o uso de carro de soldagem automática não produziu taxa de soldagem defeituosa, por isso, os seus benefícios globais, do que a solda manual aumentou em quase 200%;

4, Alto grau de automação para garantir a estabilidade da qualidade da solda;

5, os trabalhadores não qualificados podem recolhê-lo rapidamente;

Principais características do tractor de soldadura de tanques

1),Este carrinho de soldaÉ um dispositivo automático, e uma soldagem larga pode ser obtida por uma soldagem. Especialmente adequado para soldagem de material de arco (tubo) com raio superior a 900 mm.

2), a velocidade de balanço, o ângulo de balanço, a posição de mudança do centro e o tempo de residência esquerdo e direito podem ser ajustados, adequados para diferentes especificações de passagem de soldagem.A velocidade máxima de marcha do carrinho é de 1250 mm./min no estado sem soldagem.

Nota: O interruptor de circuito de auto­proteção da máquina de soldadura deve estar desligado durante o ajuste e a soldadura.porque o soldador blindado a gás do carrinho de soldagem é um número de comunicação constante e a soldagem inevitavelmente deixa extremidades residuais. Se for definido para ON, o carrinho de soldagem vai parar de se mover, mas o arco não será extinto.

3), o ímã é todo on / off controle, o que é conveniente para limpeza de lixo de ferro e movendo carrinho.

4), é fornecido um dispositivo de arco, e o intervalo de ajuste do tempo de recolha de arco é de 0-7s.

5), o carrinho é equipado com um interruptor de parada por indução. O carrinho pode parar automaticamente após a soldagem, o que é conveniente para um trabalhador operar vários dispositivos ao mesmo tempo.

6), A instalação e desmontagem do carrinho e trilha são controlados por um dispositivo especial, que é muito conveniente para operar

7), pequeno tamanho, peso leve, fácil de mover e instalar, trabalhadores não qualificados também podem realizar a soldagem.

Componente principal do tractor de solda de tanques

Tractor de soldadura de tanquesÉ constituído por carroçaria, caixa de comando, blocos de deslizamento X-Y, suporte de tocha, roda de guia e trilho reto.

1, Corpo: É o dispositivo de condução, que inclui motor, caixa de redução do planeta, engrenagem de condução e roda de trilho.

2, Caixa de controlo: Para controlar o movimento do carrinho, consulte o manual do painel de controlo.

3, Dispositivo cruzado: pode ser utilizado no processo de soldagem reta (como caixa de recipiente) para ajustar a posição da tocha em caso de trilho em movimento.

4, blocos de deslizamento de corte X-Y: é conveniente ajustar o sopro para cima e para baixo ou para a esquerda e para a direita.

5, Dispositivo de balanço: Para executar vários modelos de soldagem.

6, Detentor da tocha: Pode segurar a tocha e ajustar o ângulo da tocha facilmente.

7, Plug seat da fonte: É o assento do plug do cabo elétrico externo, que está ligado com fio de terra. Este assento do plug é responsável por conectar o carrinho ao alimentador e fornecer energia para o sistema.(Há dois ramos na extremidade do cabo, um dos quais é utilizado para ligar o alimentador; outro é utilizado para ligar a fonte.)

• Mão: É utilizada para mover esta máquina.

• Mão de mão ligada e desligada.

8, Cinturão de aço pista: É equipado com ímã permanente para fazer a pista absorver para os trabalhos para atender a diferentes necessidades de soldagem.de diâmetro superior a 750 mm,.

9, ímã: ímã forte on-off. Se você quiser mover a pista, por favor, vire todos os interruptores de magnetron "OFF".

10, suportador de cabo: Você pode usá-lo para transportar cabo para reduzir a carga da máquina balanço.

11, Blowtorch: o utilizador pode escolher um blowtorch reto ou um blowtorch curvo.
